Перед эксплуатацией прибора необходимо удалить цветные наклейки с лицевой

панели.

При первом включении обогревателя возможно появление характерного запаха

дыма из-за сгорания масла в нагревательных элементах. Рекомендуется перед

установкой включать обогреватель на 10-20 минут в хорошо проветриваемом

помещении.

Назначение прибора

Прибор предназначен для обогрева воздуха в бытовых помещениях.

Общий вид устройства*

1. Блок управления (продается отдельно)

2. Вентиляционные выходные отверстия

3. Вентиляционные входные отверстия

4. Шасси для напольной установки (продаются отдельно)

*сподключеннымблокомуправления(продаетсяотдельно)иустановленны-

мишасси(продаютсяотдельно)

Варианты блоков управления (продаются отдельно) и их ключевые осо-

бенности

1. Блок управления Transformer Mechanic Electrolux ECH/TUM:

• интуитивно понятное управление;

• высоконадёжный механический термостат.

2. Блок управления Transformer Electronic Electrolux ECH/TUE:

• LED-дисплей;

• 3 режима работы: комфортный, экономичный, антизамерзание.

3. Блок управления Transformer Digital Inverter Electrolux ECH/TUI:

• LED-дисплей;

• инверторная технология — плавная регулировка мощности.

Энергосбережение.

• USB-разъём для расширения функционала.

Краткое руководство по работе с прибором

Подготовка к работе

1. Осторожно извлеките обогреватель из картонной коробки.

2. Перед эксплуатацией необходимо удалить цветные наклейки с лицевой

панели.

3. Установите блок управления на обогреватель (блок управления продается

отдельно) согласно прилагаемой инструкции.

4. Не включайте блок управления в сеть до установки его на модуль.

5. После установки блока управления включите его в розетку сети питания.

6. Не рекомендуется использовать одну и ту же электрическую розетку для

одновременного включения в нее обогревателя и другого электрического

прибора высокой мощности.

Монтаж прибора

Рекомендуемая установка

Конвектор должен быть зафиксирован в соответствии с предписаниями.

Выключатель и другие механизмы должны находиться вне зоны попадания

брызг воды. Категорически запрещается накрывать или затыкать входные или

выходные отверстия (решетки) воздуха, ввиду опасности несчастного случая

или порчи прибора. Не располагать за занавесками, дверьми, под отверстием

в стене или вентиляционным отверстием. Соблюдать минимальные расстояния

установки на полу, поверхностях, у мебели и т. д.

1. Настенный вариант установки (кронштейн и монтажный шаблон в

комплекте)

С помощью кронштейнов установите обогреватель на стене согласно рисункам

ниже. Расстояние от прибора до пола и окружающих предметов должно быть не

менее 10 см (рис. 2).

Для установки кронштейна на стену нужно выполнить следующие операции:

Приложить монтажный шаблон к стене в месте, где планируется поме-

стить конвектор.

2. Отметить и просверлить отверстия

3. Поместить кронштейн на стену и закрепить его с помощью крепежных

элементов.

Закрепить прибор на кронштейне необходимо следующим образом (рис.3):

1. Наденьте на кронштейн нижнюю часть конвектора при помощи специ-

альных

отверстий, расположенных в нижней части конвектора

2. Наденьте верхнюю часть конвектора на кронштейн, зафиксировав его

при помощи защелок на кронштейне.

2. Установка на полу (комплект шасси продается отдельно)

Используя планки и ролики, предварительно изучив схему крепления (рис. 4),

установите прибор на полу:

1. Осторожно переверните конвектор нижней частью кверху

2. Возьмите одну из опорных планок с роликами и приложите к посадоч-

ной площадке на правом или левом краю конвектора так, чтобы она плотно

прилегала к корпусу конвектора. Винтовое отверстие должно совпадать

3. Закрепите опорную ножку с помощью специального крепления, кото-

рое входит в комплект

4. То же самое повторите для крепления второй опорной планки.

• Не накрывайте прибор, когда он работает. Не сушите на нем одежду

и любые другие ткани и материалы. Это может привести к его пере-

греву, выходу из строя или причинить значительный ущерб Вам и/

или Вашему имуществу. (Внимание! Производитель рассматривает

данный вид поломки, как негарантийный случай).

• Любой электроприбор должен находиться под наблюдением, осо-

бенно, если неподалеку от него находятся дети. Внимательно следи-

те за тем, чтобы дети не прикасались к прибору руками.

• Удостоверьтесь, что корпус прибора и его нагревательный элемент

остыл, прежде чем прибор будет демонтирован и уложен в упаковку

для длительного хранения.

• Прибор должен располагаться вдали от легко воспламеняющихся

или легко деформируемых объектов.

• Не используйте прибор на открытых пространствах вне помещения.

• Для нормальной работы прибора уровень напряжения в электросети

должен быть достаточен, а ее технические параметры должны быть

Рис. 1

Рис. 3 Рис. 4

Рис. 2

Обогреватели электрические бытовые конвекционного типа

Rapid Transformer system. Модели: ECH/R-1500 T, ECH/R-2000 T,

ECH/R-2500 T.

250 mm

185 mm

6.0 mm6.0 mm

Линия установки уровня

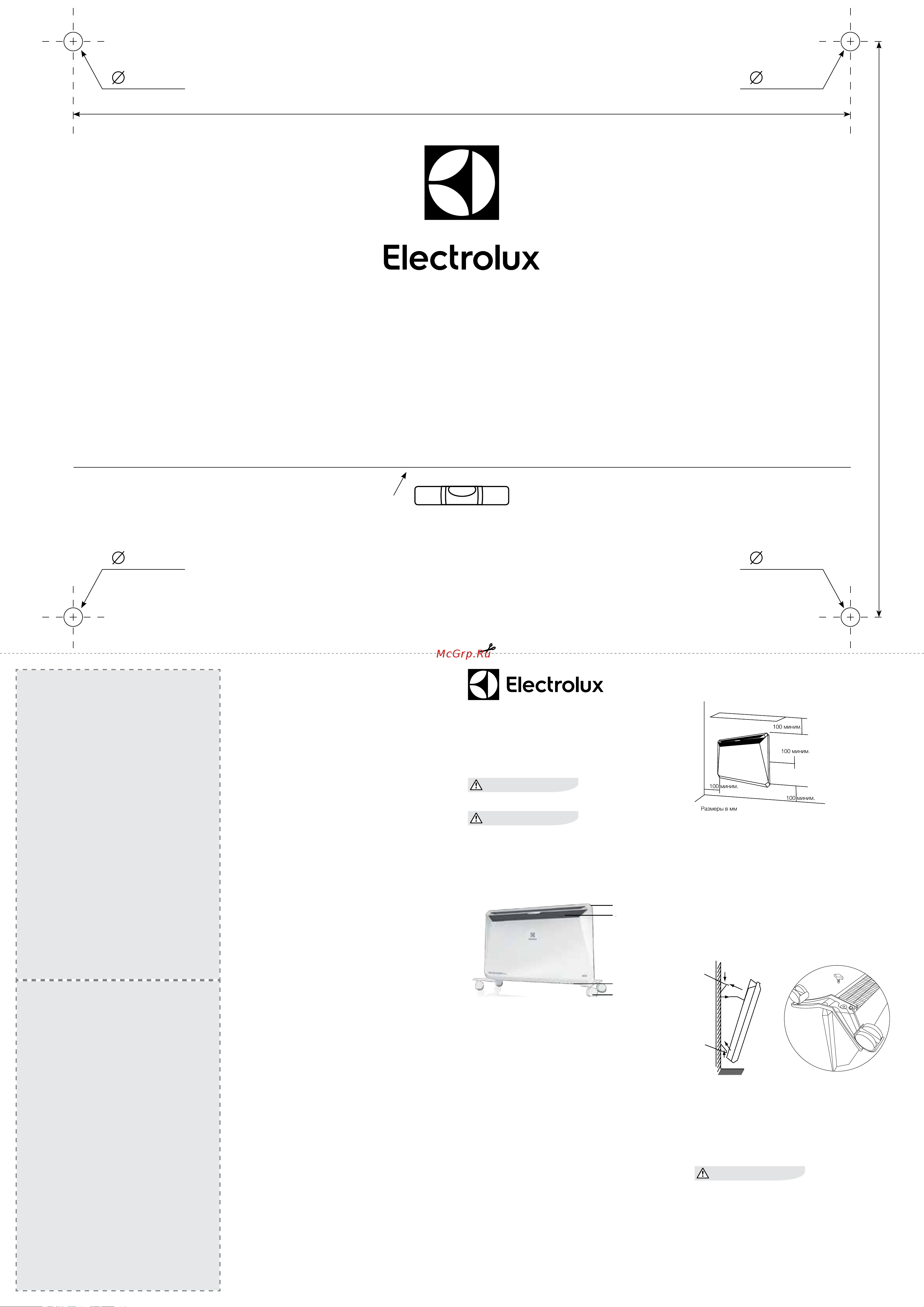

Монтажный шаблон для отопительного модуля

электрического конвектора Electrolux Transformer system

Приложите данный монтажный шаблон к стене

иотметьте положение отверстий для сверления

Mounting Template for Electrolux Transformer system

heating module

Attach this mounting template to the wall

and mark the holes for drilling

Cовместимы с / Compatible with

ECH/R-1500 T; ECH/R-2000 T; ECH/R-2500 T
