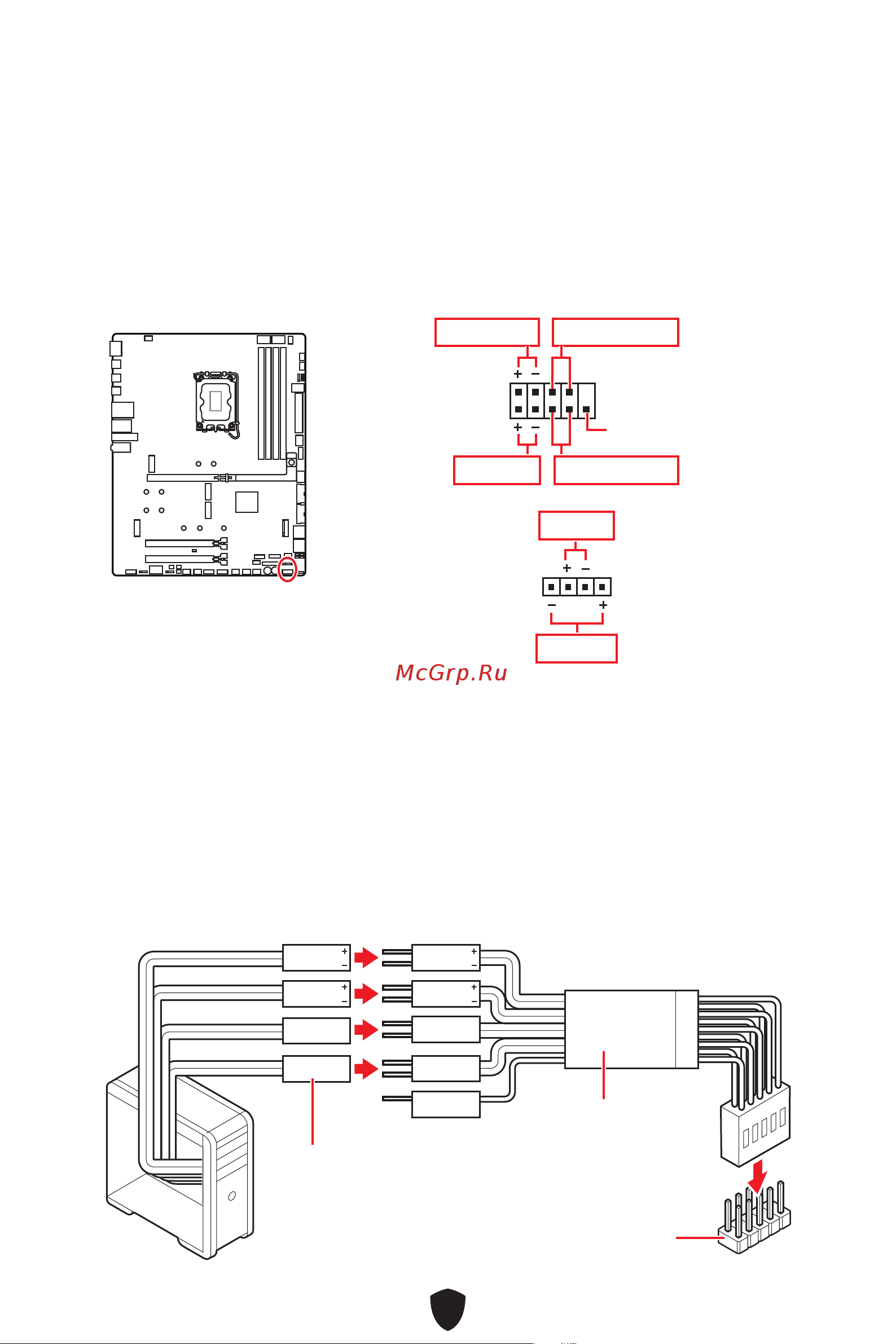

JFP1, JFP2: Разъемы передней панели

Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами

на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для

подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED

используется для подключения индикатора на корпусе ПК. Коннектор HDD

LED для подключения индикатора, который указывает на активность жесткого

диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы

подключить кабели от корпуса ПК к контактам на материнской плате, следуйте

указаниям на рисунках.

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

Внимание!

Необходимо подключить кабели Power LED и HDD LED к соответствующему

положительному и отрицательному контактам на материнской плате. В

противном случае индикаторы не будут работать должным образом.

Использование кабеля передней панели EZ Front Panel Cable

Кабель передней панели (EZ Front Panel Cable) работает как удобный

переходник для подключения разъема JFP1 и разъемов передней панели на

корпусе ПК. Подключите разъемы Power SW, Reset SW, Power LED (+ к +, - к -) и

HDD LED (+ к +, - к -) к соответствующим контактам на кабеле передней панели

(EZ Front Panel Cable), затем подключите кабель передней панели (EZ Front

Panel Cable) к разъему JFP1.

POWER LED

POWER SW

RESET SW

POWER SW

RESET SW

RESERVED

HDD LEDHDD LED

POWER LED

Разъемы

передней панели

на корпусе ПК

Кабель передней

панели EZ Front

Panel Cable

JFP1
