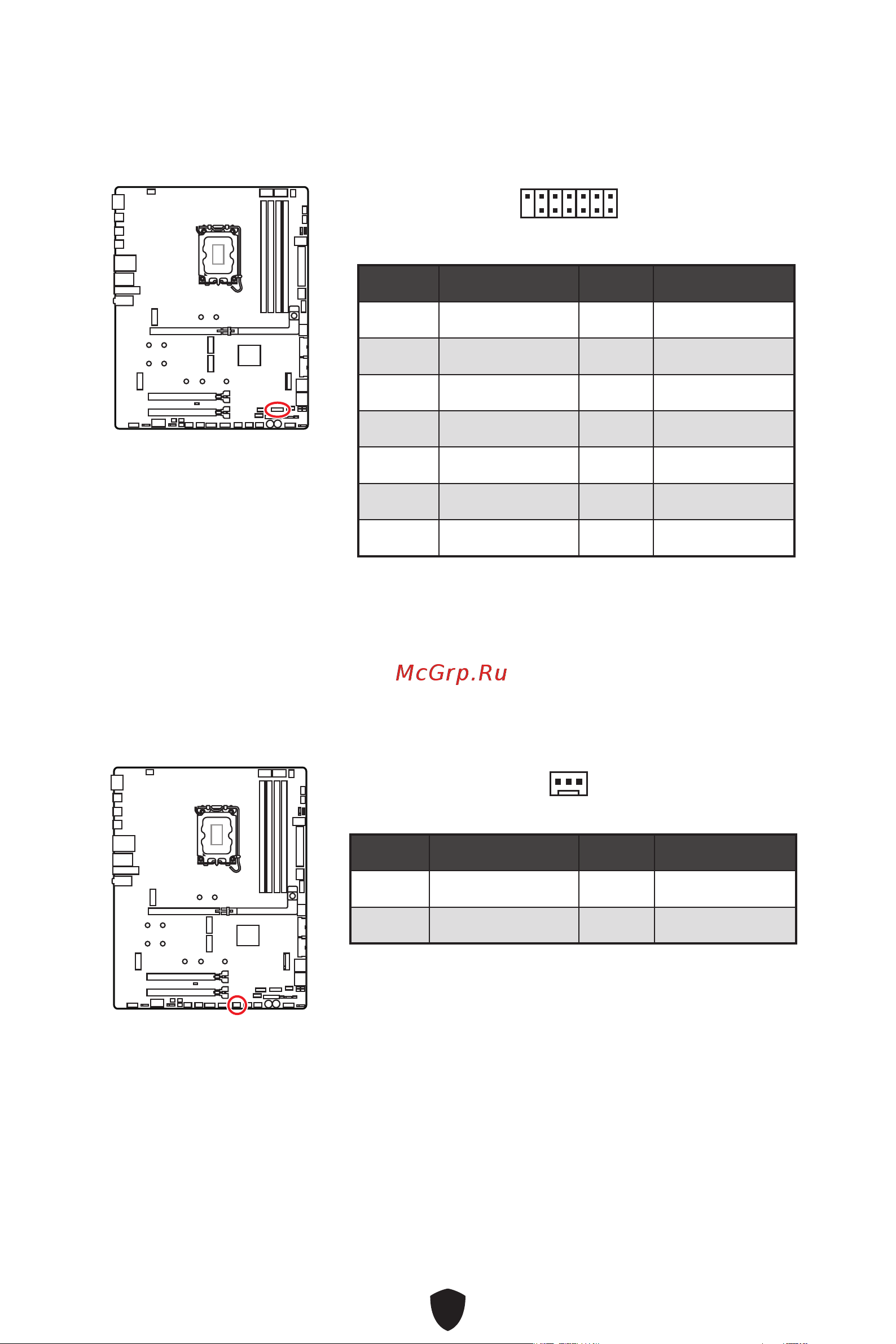

JDASH1: Разъем контроллера настройки

Данный разъем предназначен для подключения модуля контроллера настройки

(опционально).

2 14

Контакт Название сигнала Контакт Название сигнала

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

7 PSIN#_R 8 FP_RST#_R

9 OC_RETRY# 10 OC_FS

11 BLK+ 12 BLK-

13 CLRCMOS_EN 14 NC

Контакт Название сигнала Контакт Название сигнала

1 Ground 2 WFLOW PWR

3 WFLOW IN

W_FLOW1: Разъем датчика скорости потока

охлаждающей жидкости

Данный разъем предназначен для подключения датчика скорости потока

жидкости.
