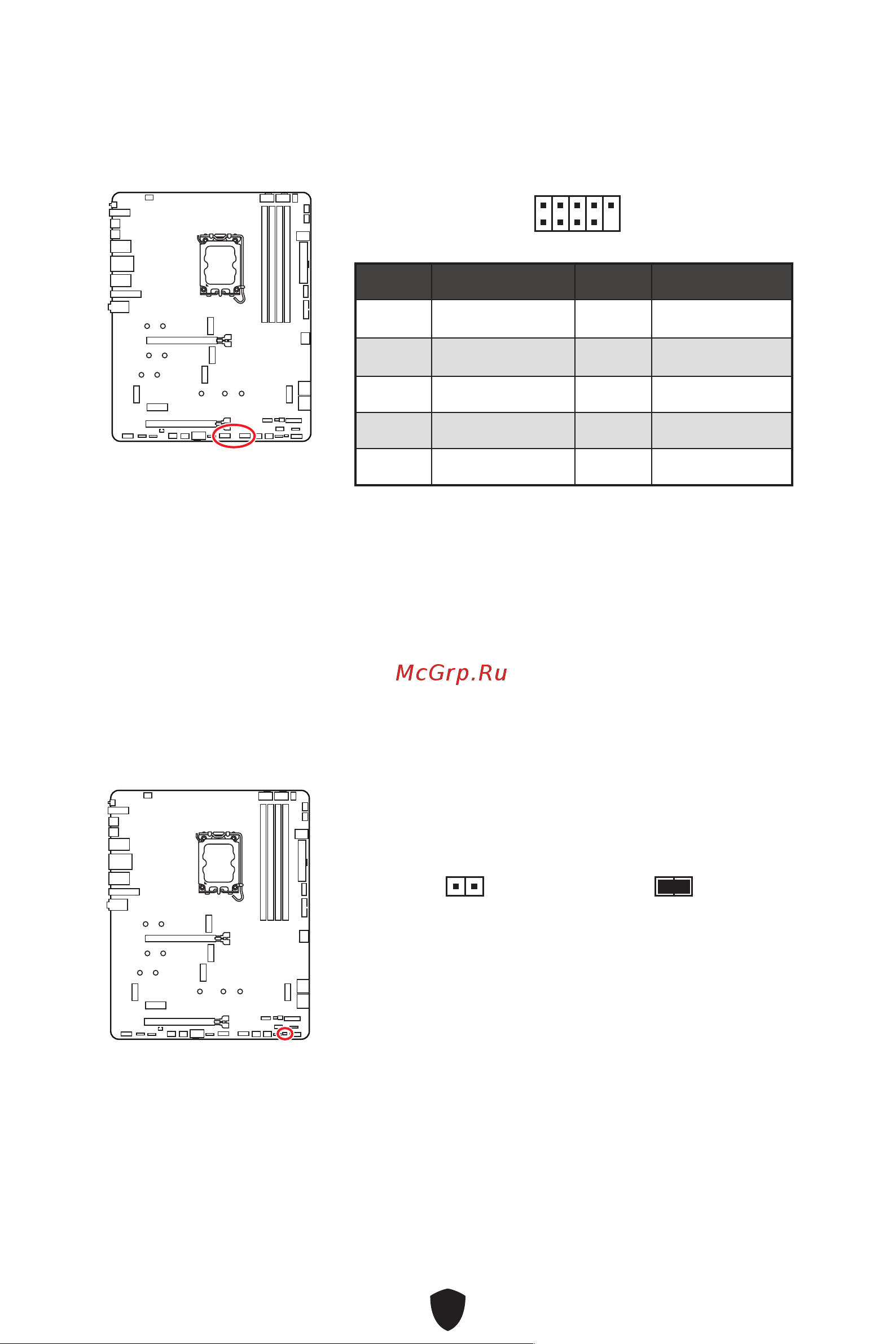

JUSB1~2: Разъемы USB 2.0

Данные разъемы предназначены для подключения портов USB на передней

панели с поддержкой скорости передачи данных до 480 Мбит/с.

⚠

Внимание!

●

Помните, что во избежание повреждений, необходимо правильно подключать

контакты VCC и земли.

●

Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,

установите утилиту MSI Center.

Контакт Название сигнала Контакт Название сигнала

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

2 10

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)

На плате установлена CMOS память с питанием от батарейки для хранения

данных о конфигурации системы. Для сброса конфигурации системы (очистки

данных CMOS памяти), воспользуйтесь этим джампером.

Сохранение данных

(По умолчанию)

Очистка данных/

Сброс BIOS

Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1 в

течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.
