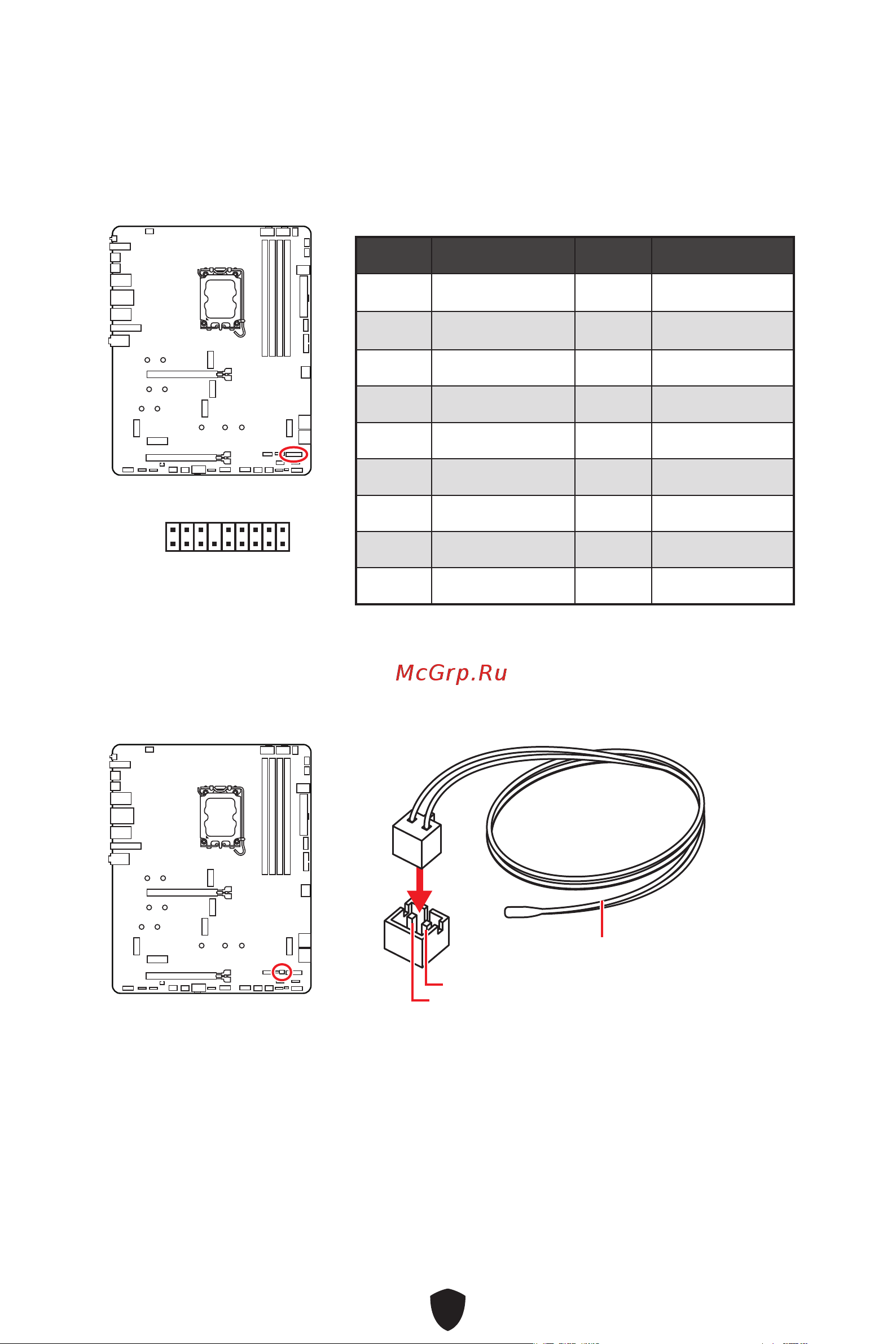

JTBT5_1: Разъем для подключения карты

расширения Thunderbolt™ 5

Данный разъем предназначен для подключения карты расширения MSI

Thunderbolt™ 5.

2 18

T_SEN1: Разъем термистора

Данный разъем предназначен для подключения кабеля термистора, который

используется для контроля температуры в заданной точке.

Термисторный кабель

GND

Sense

Контакт Название сигнала Контакт Название сигнала

1 5VDUAL 2 5VDUAL

3 GPIO 4 GPIO

5 SLP_S3# 6 GPIO

7 SLP_S4# 8 No Pin

9 Ground 10 PD_EC_I2C_SCL

11 GPIO 12 PD_EC_I2C_SDA

13 GPIO 14 Ground

15 TBT_CARD_DET# 16 PD_EC_I2C_INT

17 GPIO 18 PS_ON#
