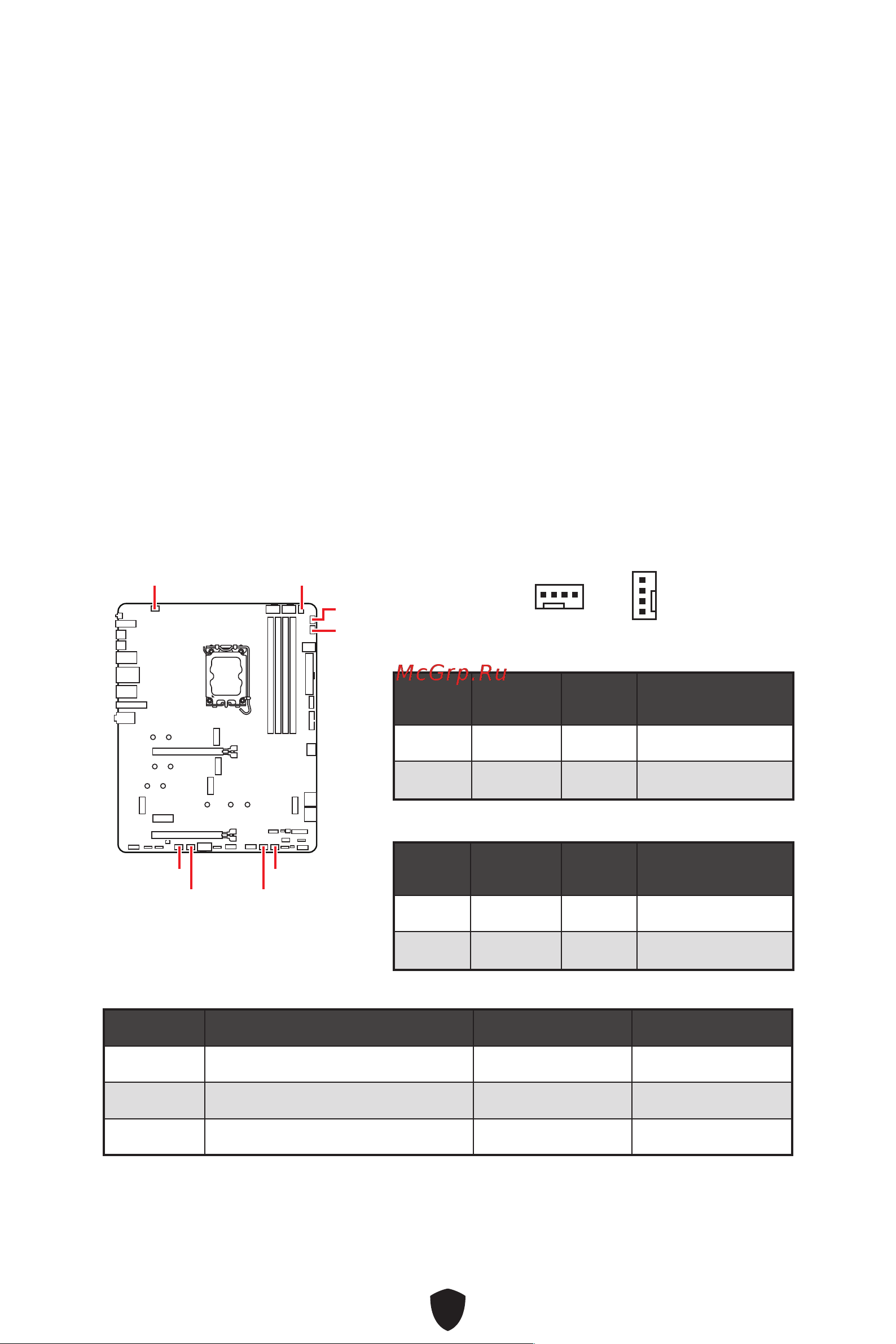

CPU_FAN1, PUMP_SYS1, SYS_FAN1~6: Разъемы
вентиляторов
В зависимости от режима управления разъемы вентиляторов можно
разделить на два типа: режим PWM и режим DC. Разъемы вентиляторов с PWM
управлением имеют контакт с постоянным напряжением 12В, а также контакт с
сигналом управления скоростью вращения. Управление скоростью вращения
вентиляторов с управлением постоянным током, осуществляется через
соответствующие разъемы путем изменения величины напряжения. Обратитесь
к следующей таблице спецификаций для определения режима управления
разъемы вентиляторов вашей материнской плате.
В меню BIOS > HARDWARE MONITOR вы можете настроить вращения
вентиляторов. При выборе «Smart Fan Mode» скорость вращения вентилятора
будет изменяться в зависимости от температуры процессора или системы. В
противном случае вентилятор будет вращаться на максимальной скорости.
⚠
Внимание!
На панели HARDWARE MONITOR вы можете выбрать режим работы вентилятора:
PWM или DC (если материнская плата поддерживает эту функцию). Убедитесь,
что вентиляторы работают правильно после выбора режима PWM/ DC.
CPU_FAN1
SYS_FAN6SYS_FAN3
SYS_FAN5SYS_FAN4
PUMP_SYS1
SYS_FAN1
SYS_FAN2
1
1
Назначение контактов разъема для режима PWM
Контакт
Название
сигнала
Контакт Название сигнала
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для режима DC
Контакт
Название
сигнала
Контакт Название сигнала
1 Ground 2 Voltage Control
3 Sense 4 NC
Технические характеристики разъема вентиляторов
Разъем Режим управления Макс. ток Макс. мощность
CPU_FAN1 Режим автоматического определения 2A 24Вт
PUMP_SYS1 Режим PWM 3A 36Вт
SYS_FAN1~6 Режим автоматического определения 1A 12Вт
⚠
Внимание!
Разъемы автоматического определения автоматически определяют режим
работы вентиляторов: PWM или DC.
