Внимание!

●

Разъем JRGB поддерживает подключение 5050 RGB непрерывных

светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной

мощностью 3А (12В).

●

Перед установкой или заменой светодиодных лент RGB, необходимо

полностью обесточить систему и отключить кабель питания.

●

Используйте утилиту MSI для управления удлинительными светодиодными

лентами.

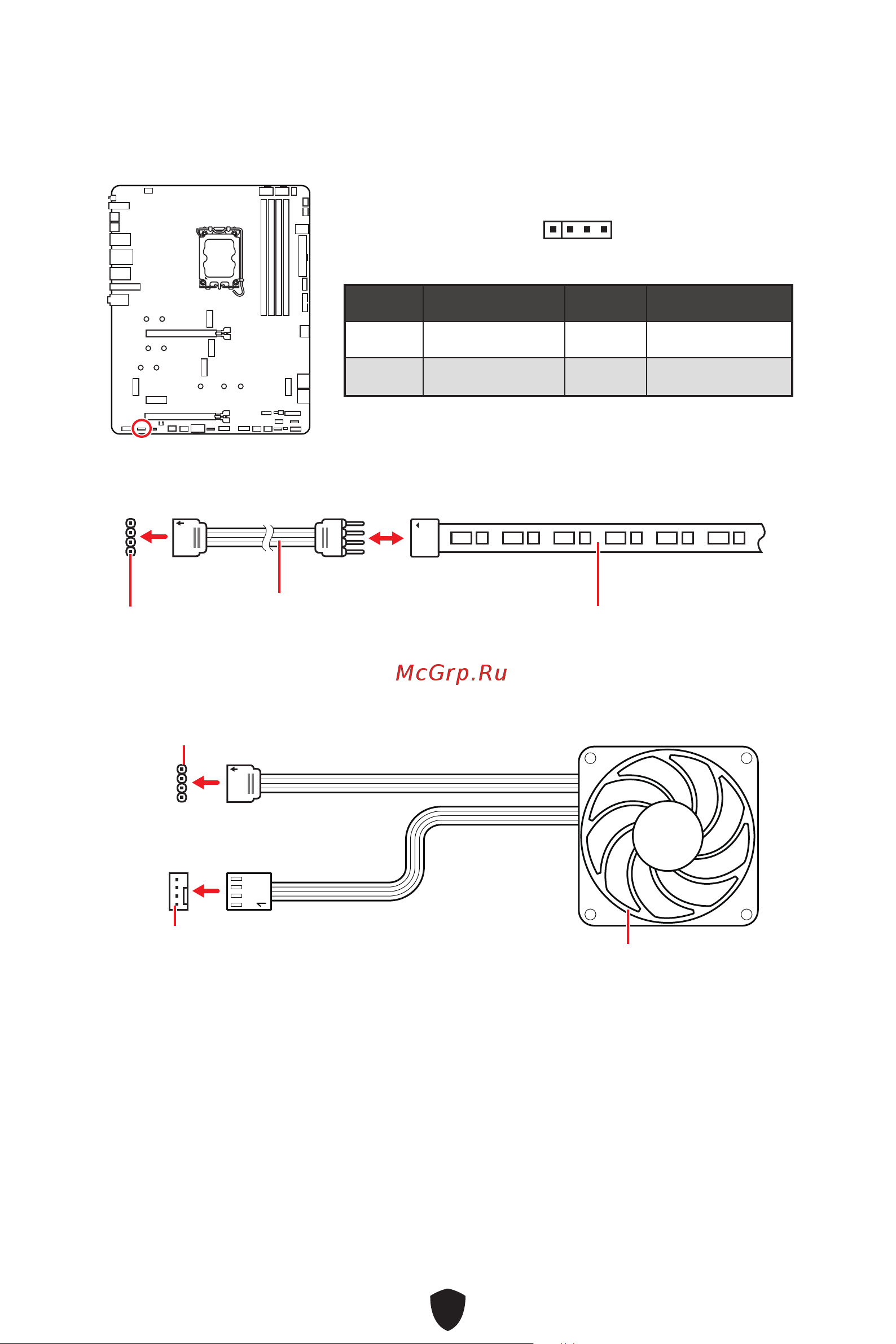

JRGB1: Разъем RGB LED

Разъем JRGB предназначен для подключения 5050 RGB светодиодных лент 12В.

Разъем JRGB

Удлинительный кабель JRGB

5050 RGB светодиодные ленты 12В

Подключение RGB светодиодных лент

Разъем JRGB

Разъем вентилятора системы

Подключение вентиляторов с RGB светодиодной подсветкой

Вентилятор с RGB

светодиодной подсветкой

Контакт Название сигнала Контакт Название сигнала

1 +12V 2 G

3 R 4 B
