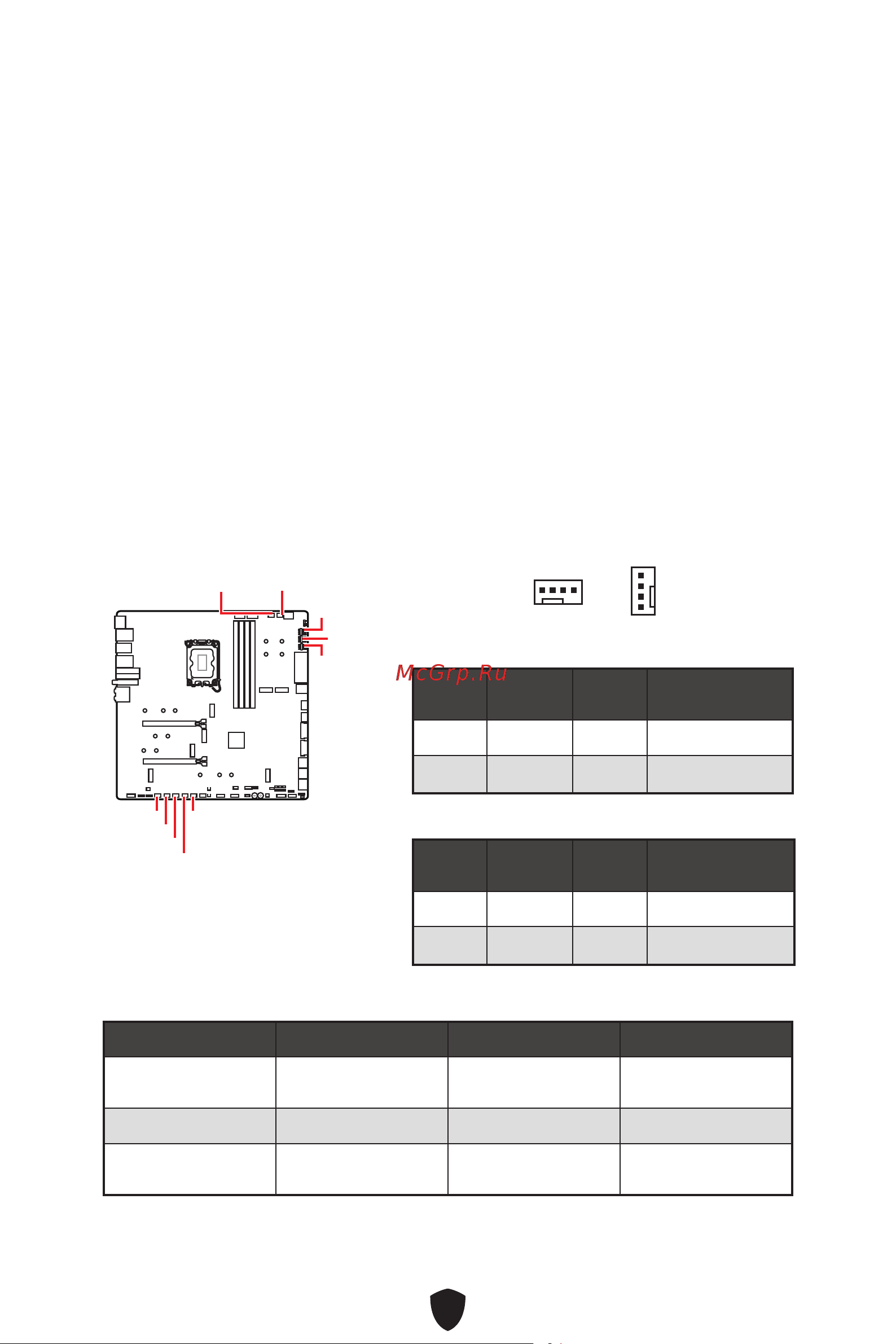

CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~7: Разъемы
вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения. Разъемы автоматического определения автоматически определяют
режим работы вентиляторов: PWM или DC.
В меню BIOS > HARDWARE MONITOR вы можете настроить вращения
вентиляторов. Доступно два режима управления: DC или PWM. При выборе «Smart
Fan Mode» скорость вращения вентилятора будет изменяться в зависимости от
температуры процессора или системы. В противном случае вентилятор будет
вращаться на максимальной скорости.
⚠
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
CPU_FAN1
SYS_FAN6
SYS_FAN7
SYS_FAN4 PUMP_FAN2
SYS_FAN5
PUMP_FAN1
SYS_FAN1
SYS_FAN3
SYS_FAN2
1
1
Назначение контактов разъема для режима PWM
Контакт
Название
сигнала
Контакт Название сигнала
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для режима DC
Контакт
Название
сигнала
Контакт Название сигнала
1 Ground 2 Voltage Control
3 Sense 4 NC
Технические характеристики разъема вентиляторов
Разъем Режим по умолчанию Макс. ток Макс. мощность
CPU_FAN1
Режим автоматического
определения
2A 24Вт
PUMP_FAN1~2 Режим PWM 3A 36Вт
SYS_FAN1~7
Режим автоматического
определения
2A 24Вт
