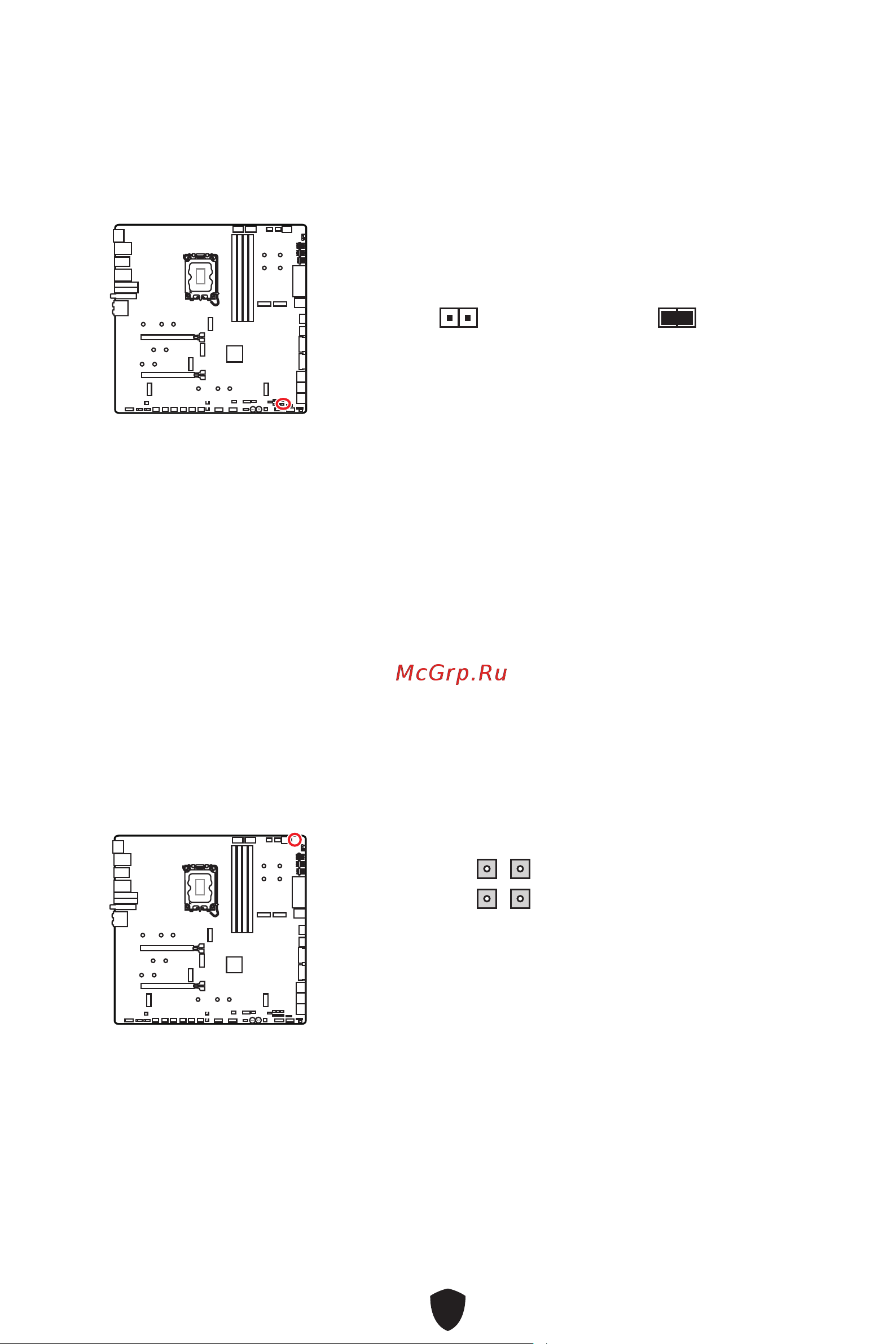

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)

На плате установлена CMOS память с питанием от батарейки для хранения данных

о конфигурации системы. Для сброса конфигурации системы (очистки данных

CMOS памяти), воспользуйтесь этим джампером.

Сохранение данных

(По умолчанию)

Очистка данных/

Сброс BIOS

Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1 в

течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.

Разъемы для замера напряжения V-Check Points

Данные разъемы предназначены для измерения текущих значений напряжения на

компонентах ПК. Для замера напряжения потребуется мультиметр ( приобретается

отдельно). Для измерения напряжения подключите один из щупов мультиметра

к «ЗЕМЛЕ» ( крепежное отверстие для винтов ), второй щуп мультиметра

подключите к соответствующему контакту разъема для замера напряжения.

Дополнительную информацию см . в руководстве по использованию мультиметра.

VCCIN_AUX

GNDVCC

CPU VDD2

VCC: Напряжение ядра процессора

GND: Ground

VCCIN_AUX: Напряжение VCCIN

CPU VDD2: Напряжение CPU VDDIO
