36

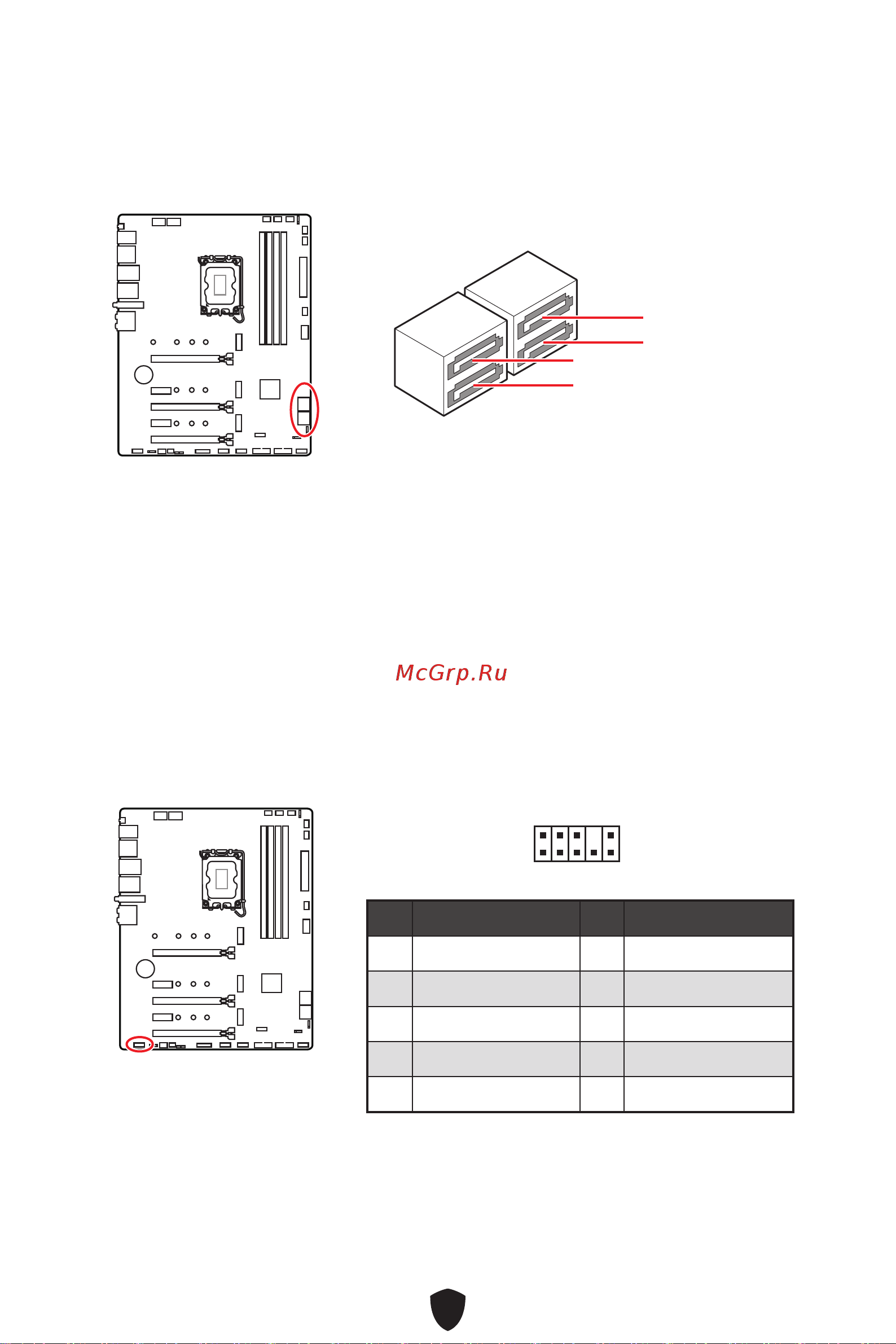

SATA5~8: SATA 6Gb/s 插孔
這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。
SATA7
SATA5
SATA8
SATA6
⚠
重要
∙
SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。
∙
SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。
JAUD1: 前置音效插孔
本插孔用於連接前面板的音訊插孔。
1
2 10
9
接腳 訊號名稱 接腳 訊號名稱
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
