JFP1、 JFP2: 系統面板接頭

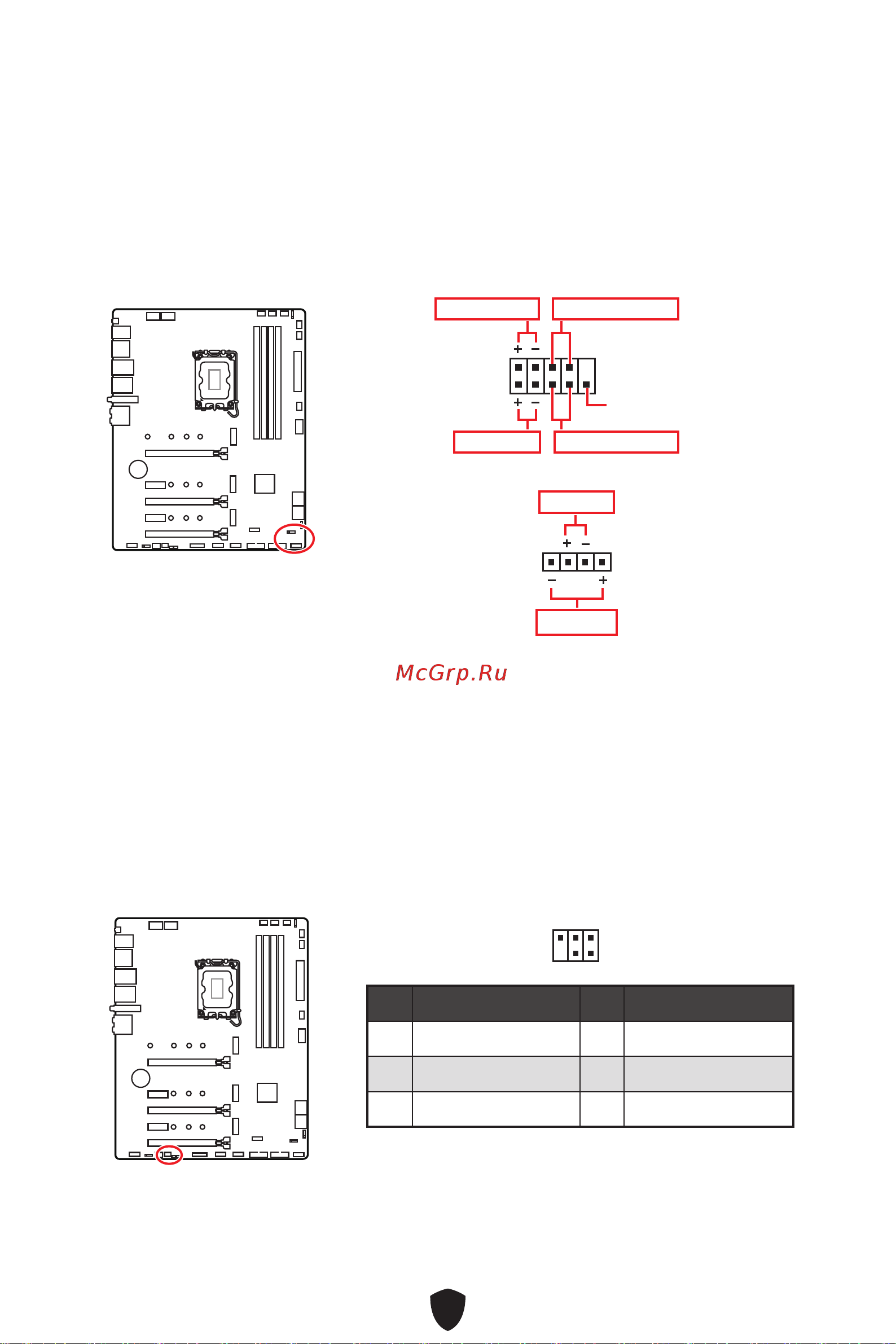

JFP1 接頭控制電腦機殼/機箱上的電源開啟、重新開機和 LED 指示燈。Power Switch/

Reset Switch 接頭允許您連接電源按鈕、重新開機按鈕。Power LED 指示燈接頭連接到電

腦機殼上的 LED 燈， HDD LED 指示燈接頭顯示硬碟的使用情況。JFP2 接頭用於 Buzzer

(蜂鳴器)和 Speaker (喇叭)。請參閱以下圖片連接電腦機殼的連接線到正確的接腳。

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

重要

請注意 Power LED 指示燈和 HDD LED 指示燈有正極和負極接頭，您需要將連接線連接

到相應的正極和負極連接埠。否則，LED 指示燈將無法正常運作。

JDASH1: 調試控制器接頭

此接頭可連接選擇性配置的調試控制器模組。

接腳訊號名稱接腳訊號名稱

1 No Pin 2 NC

MCU_SMB_SCL_M

4 MCU_SMB_SDA_M

5 VCC5 6 Ground
