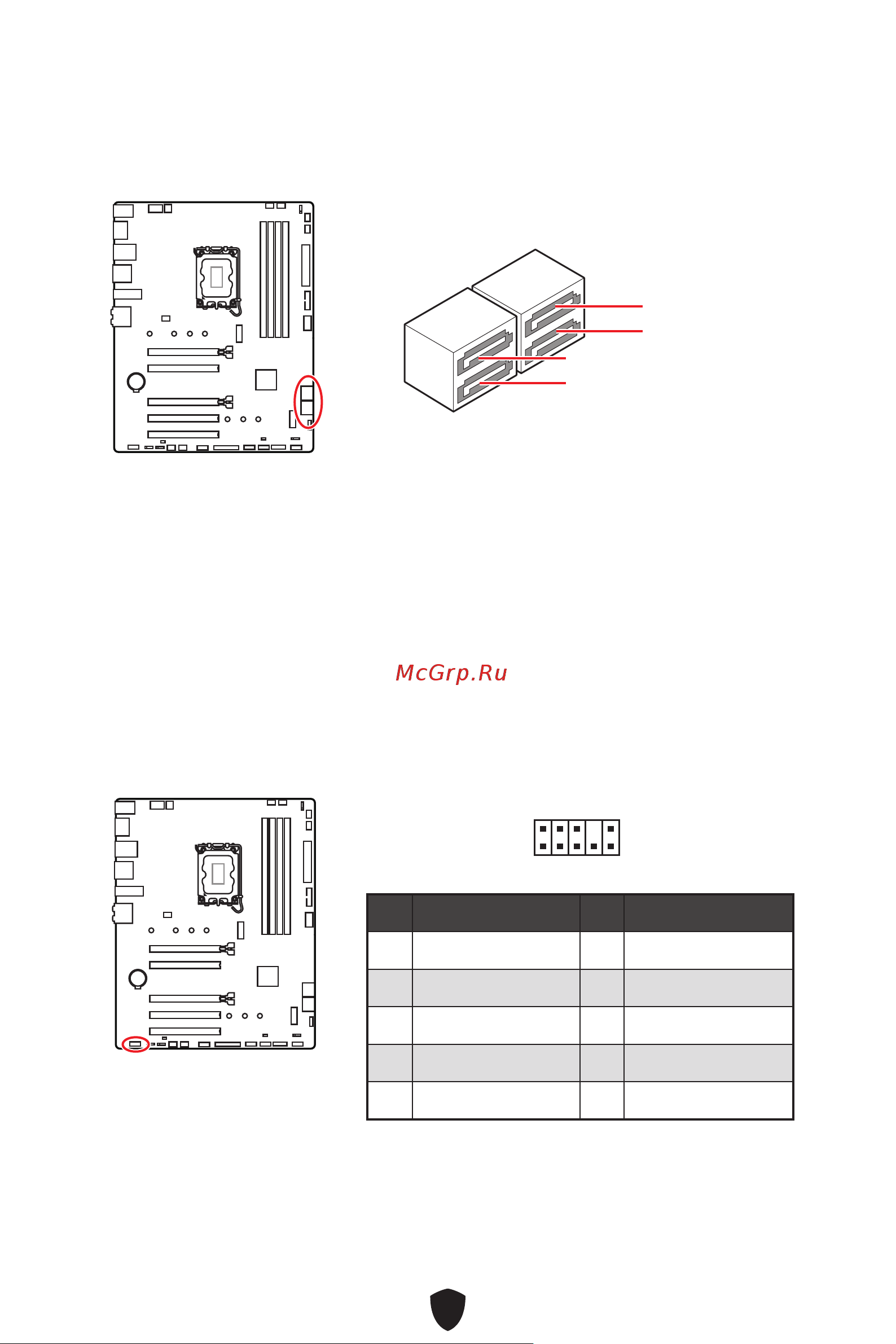

SATA5~8: SATA 6Gb/s Anschlüsse

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro

Anschluss kann ein SATA Gerät angeschlossen werden.

⚠

Wichtig

∙

Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die

Folge sein.

∙

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den

flachen Stecker auf dem Motherboard einstecken.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.

2 10

Pin Signalname Pin Signalname

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection

SATA5

SATA7

SATA6

SATA8
