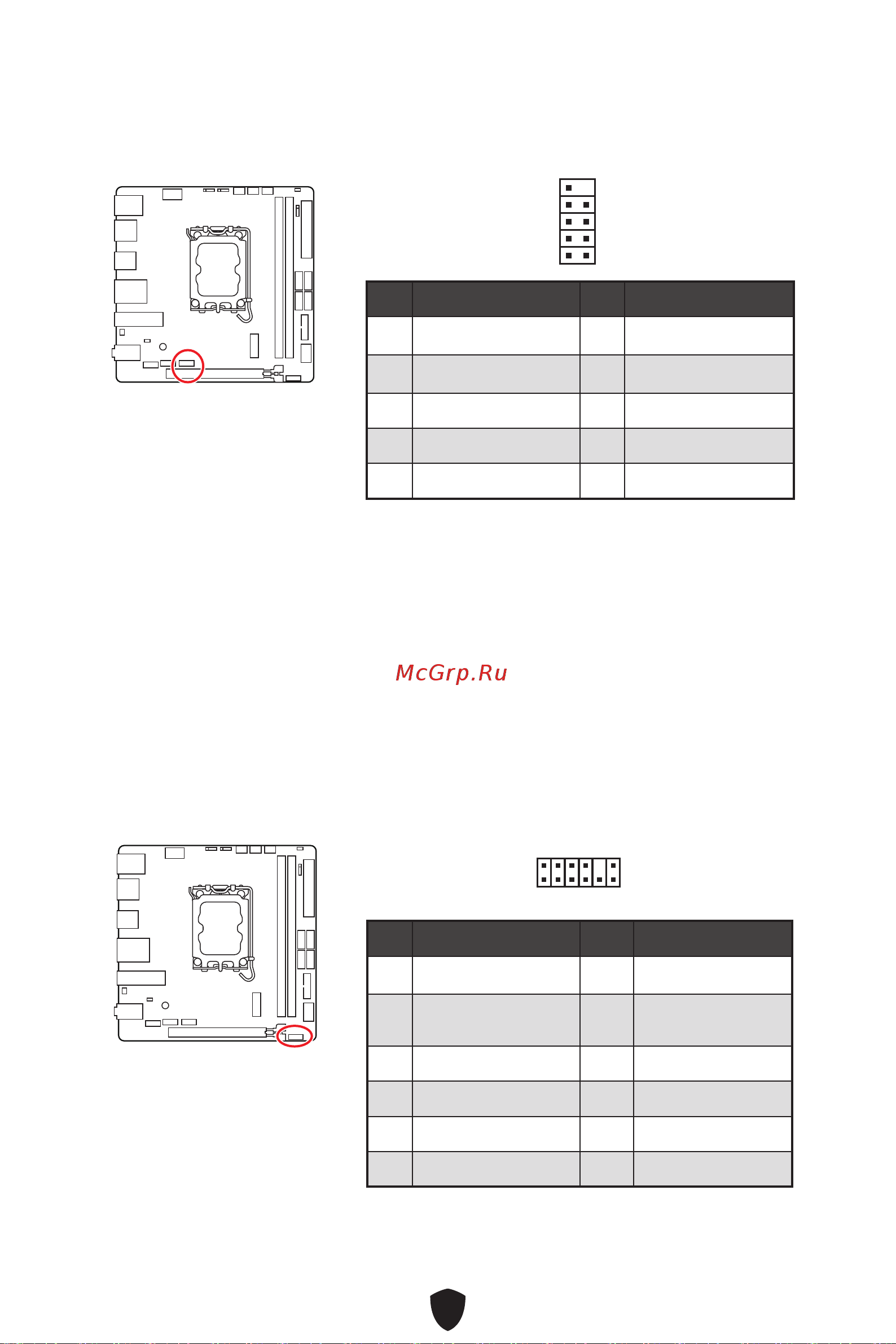

JUSB1: USB 2.0コネクター

このコネクターにはフロントパネルのUSB 2.0ポートを接続します。

⚠

注意

∙

VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が損

傷するおそれがあります。

∙

これらのUSBポートでiPad、iPhoneとiPodを再充電するには、MSI Centerユーティリティ

をインストールしてください。

JTPM1: TPMモジュールコネクター

このコネクターはTPM (Trusted Platform Module)を接続します。詳細についてはTPMセキ

ュリティプラットホームマニュアルを参照して下さい。

ピン信号名ピン信号名

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

10 9

ピン信号名ピン信号名

1 SPI Power 2 SPI Chip Select

Master In Slave Out

(SPI Data)

Master Out Slave In

(SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

2 12
