Installation du module M.2 dans le slot M2_2

(pour MAG B760M MORTAR MAX WIFI DDR4)

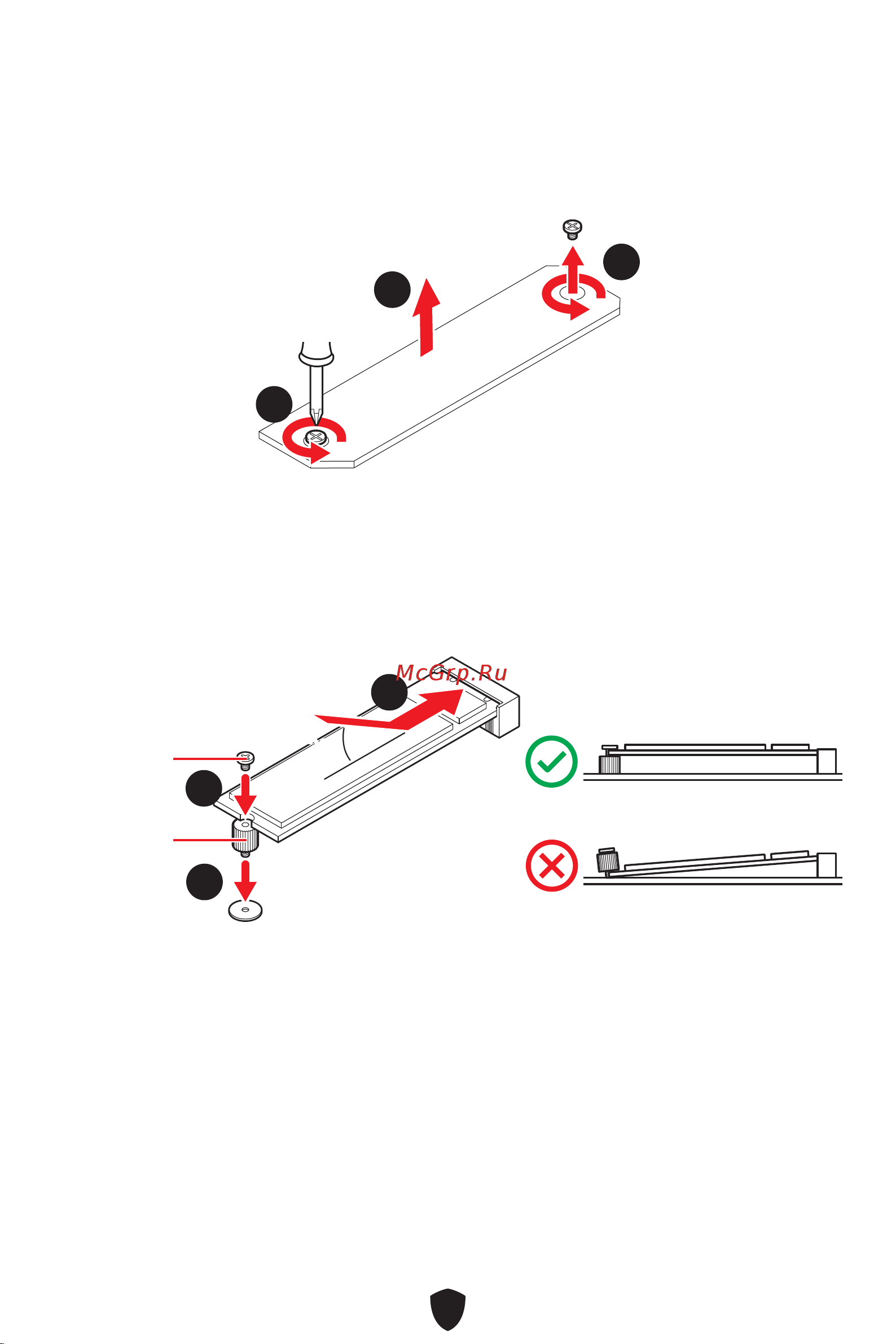

1. Desserrez les vis de la plaque M.2 Shield Frozr.

2. Soulevez la plaque M.2 Shield Frozr et retirez-la.

3. Veuillez installer l’entretoise M.2 fourni dans le slot M.2 selon la longueur du SSD.

Ignorez cette étape si vous installez un SSD 2280.

4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.

5. Fixez le SSD M.2 avec la vis M.2 fournie. Ignorez cette étape si vous installez un

SSD 2280.

30º30º

Vis M.2

Entretoise M.2
