Installation du module M.2 dans le slot M2_1

(pour MAG B760M MORTAR WIFI DDR4 et MAG B760M MORTAR

DDR4)

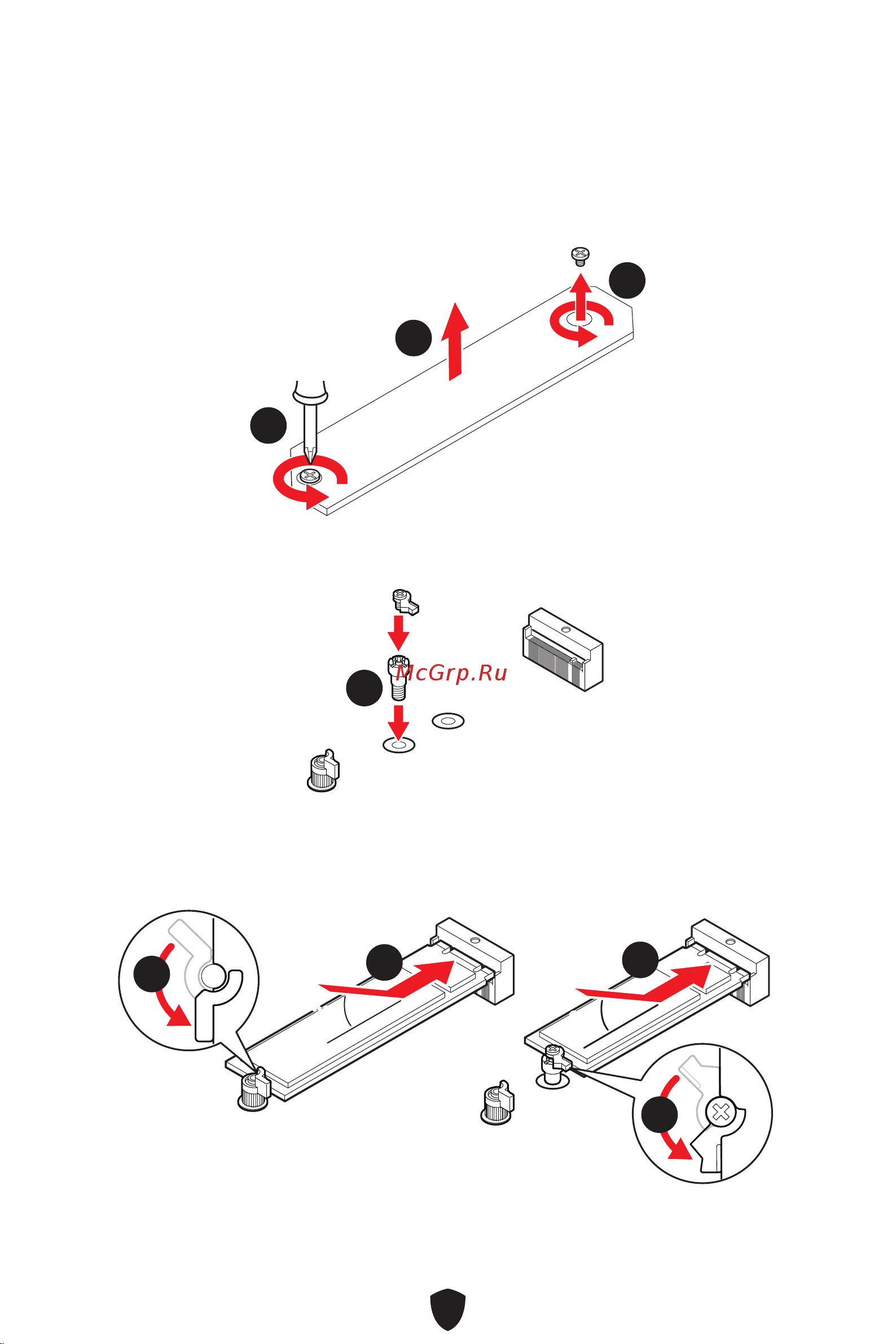

1. Desserrez les vis de la plaque M.2 Shield Frozr.

2. Soulevez la plaque M.2 Shield Frozr et retirez-la.

3. Installez le kit de clips EZ M.2 fourni selon la longueur des SSD 2242/2260. Ignorez

cette étape si vous installez un SSD 2280.

4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.

5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.

30º30º

SSD 2280

SSD

2260/2242
