CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs

de ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width

Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie

de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de

vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant

la tension.

Vous pouvez contrôler les ventilateurs dans le panneau BIOS > HARDWARE MONITOR.

Il vous permet de régler DC ou PWM selon votre type de ventilateur. Si vous cochez

le Mode ventilateur intelligent, la vitesse du ventilateur changera en fonction de la

température du processeur ou du système. Si vous décochez le Mode ventilateur

intelligent, le ventilateur tournera à la vitesse maximale.

⚠

Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir

basculé entre les modes PWM et DC.

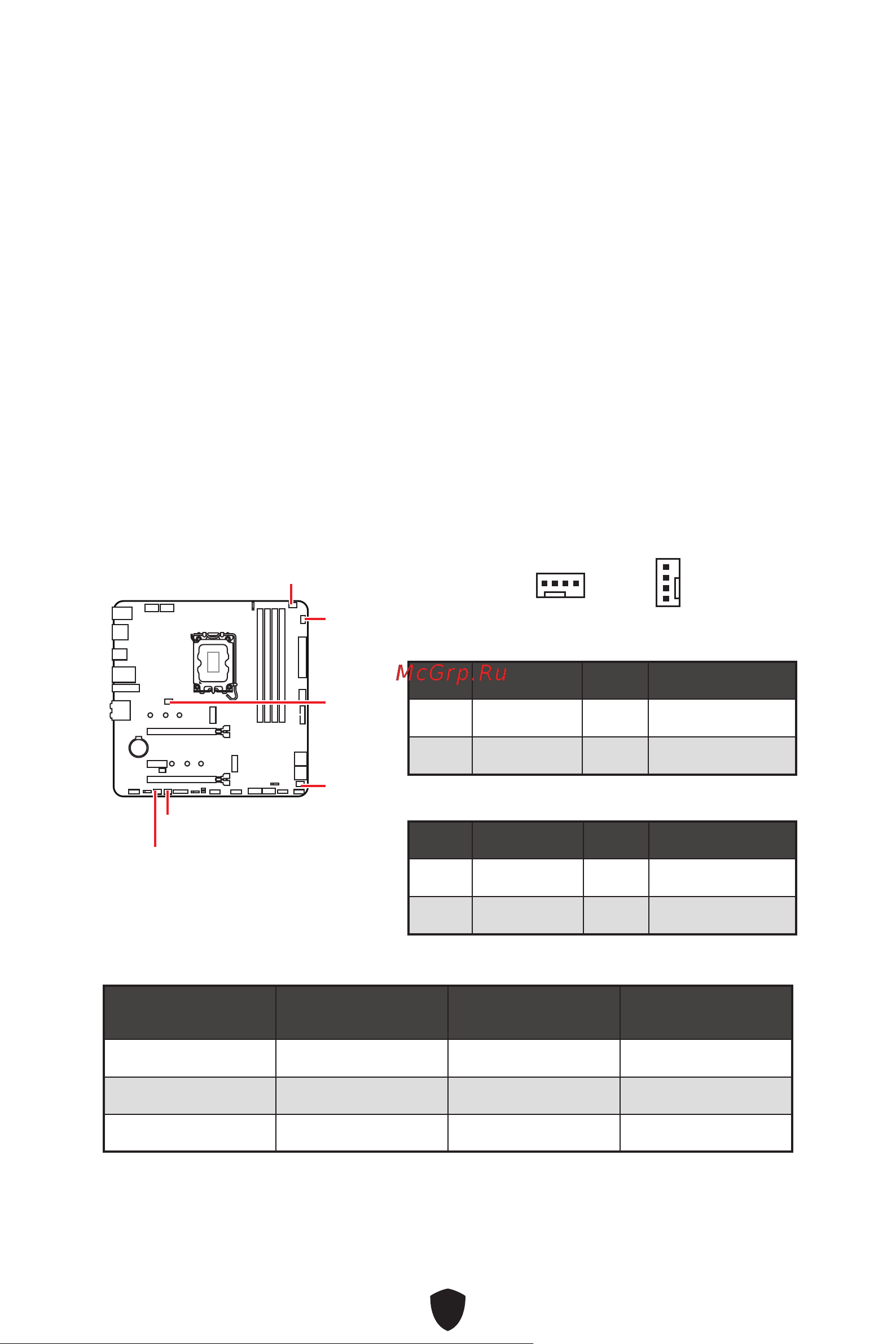

CPU_FAN1

SYS_FAN2

SYS_FAN1

SYS_FAN3

PUMP_FAN1

SYS_FAN4

Définition des broches en mode PWM

Broche Nom de signal Broche Nom de signal

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

Définition des broches en mode DC

Broche Nom de signal Broche Nom de signal

1 Ground 2 Voltage Control

3 Sense 4 NC

Caractéristiques du connecteur de ventilateur

Connecteur

Mode ventilateur par

défaut

Courant maximum Puissance maximum

CPU_FAN1 Mode PWM 2 A 24 W

PUMP_FAN1 Mode PWM 3 A 36 W

SYS_FAN1~4 Mode DC 2 A 24 W
