M2_1~2: Разъемы M.2 (Ключ M)

M2_1

M2_2

⚠

Внимание!

∙

Технология Intel® RST только

поддерживает PCIe M.2 SSD с UEFI ROM.

∙

В случае, если M.2 SSD оснащен

собственным радиатором, удалите

пластину M.2 или резиновый кубик в

разъеме M.2, затем установите M.2 SSD.

Не устанавливайте дополнительный

радиатор, поставляемый с материнской

платой.

Установка модуля M.2 в разъем M2_1

(для MAG B760M MORTAR MAX WIFI DDR4)

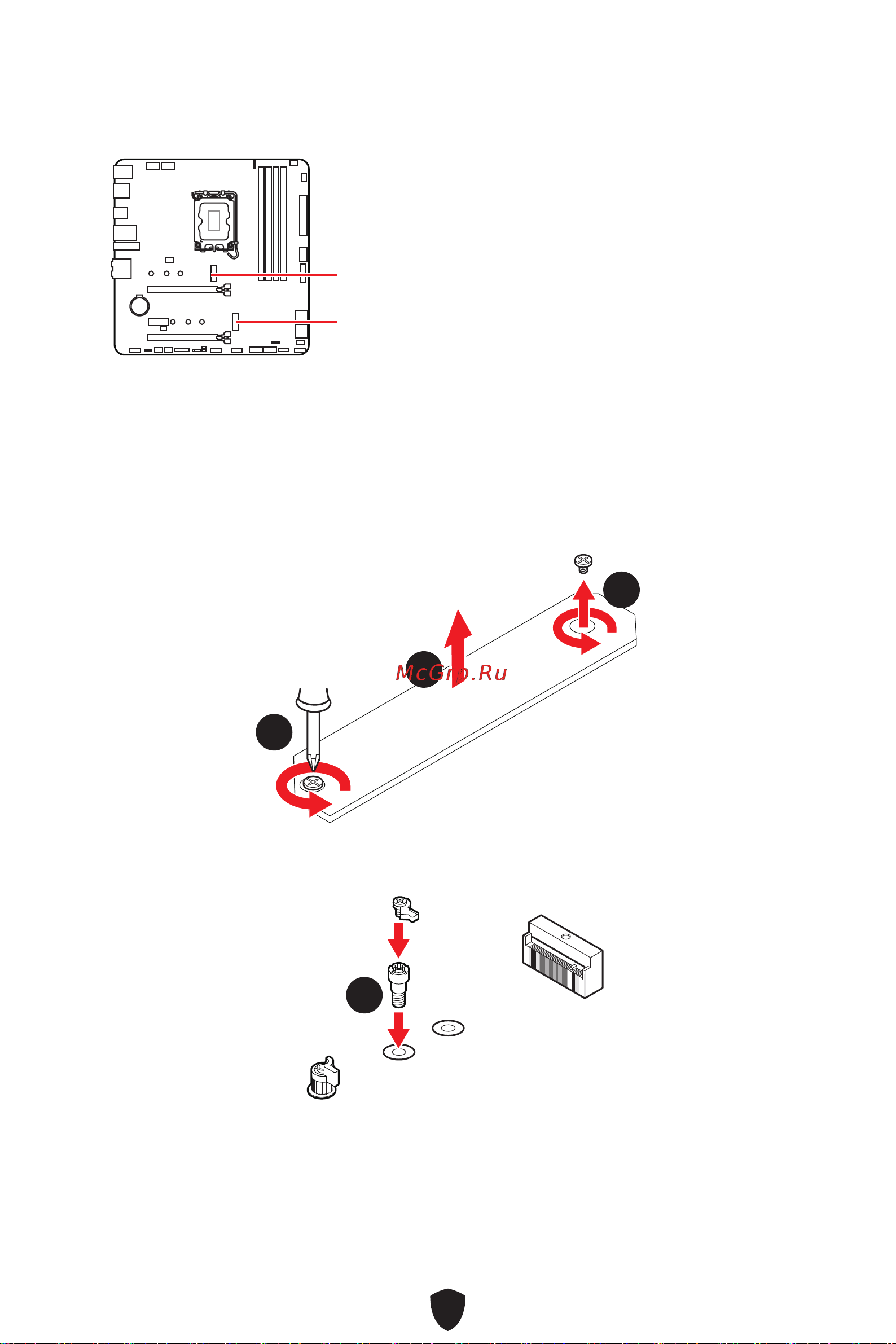

1. Удалите винты для радиатора M.2 Shield Frozr.

2. Приподнимите радиатор M.2 Shield Frozr и снимите его.

3. Установите прилагаемый комплект зажима EZ M.2 в соответствии с длиной

2242/ 2260 SSD. Пропустите этот шаг при установке 2280 SSD.
