Установка модуля M.2 в разъем M2_2

(для MAG B760M MORTAR MAX WIFI DDR4)

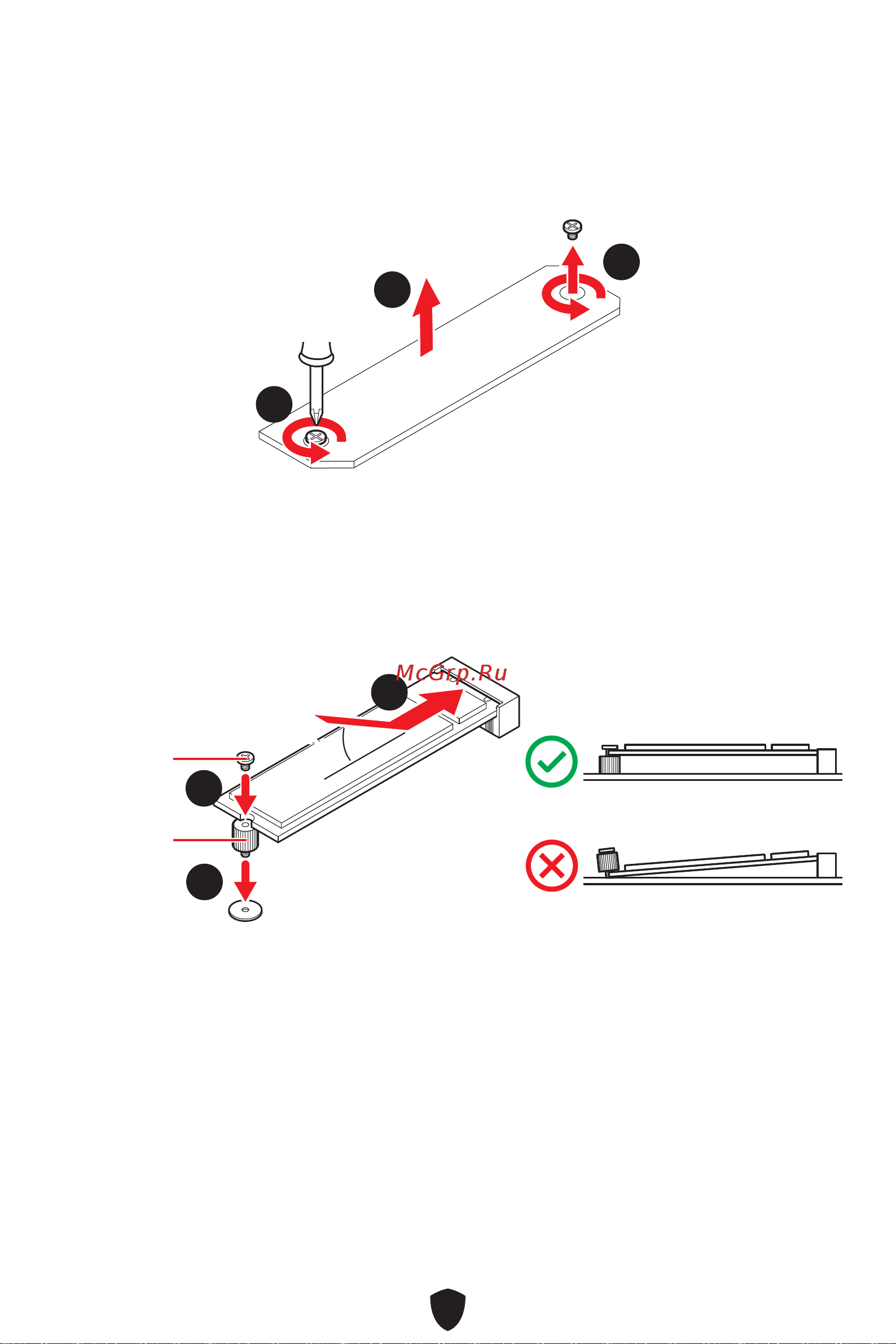

1. Удалите винты для радиатора M.2 Shield Frozr.

2. Приподнимите радиатор M.2 Shield Frozr и снимите его.

3. Установите прилагаемую стойку M.2 в слот M.2 в соответствии с длиной

твердотельного накопителя. Пропустите этот шаг при установке 2280 SSD.

4. Вставьте M.2 SSD в разъем M.2 под углом 30 градусов.

5. Закрепите M.2 SSD с помощью прилагаемого винта для M.2. Пропустите этот

шаг при установке 2280 SSD.

30º30º

Винт для

M.2

Стойка для

M.2
