Установка модуля M.2 в разъем M2_1

(для MAG B760M MORTAR WIFI DDR4 и MAG B760M MORTAR DDR4)

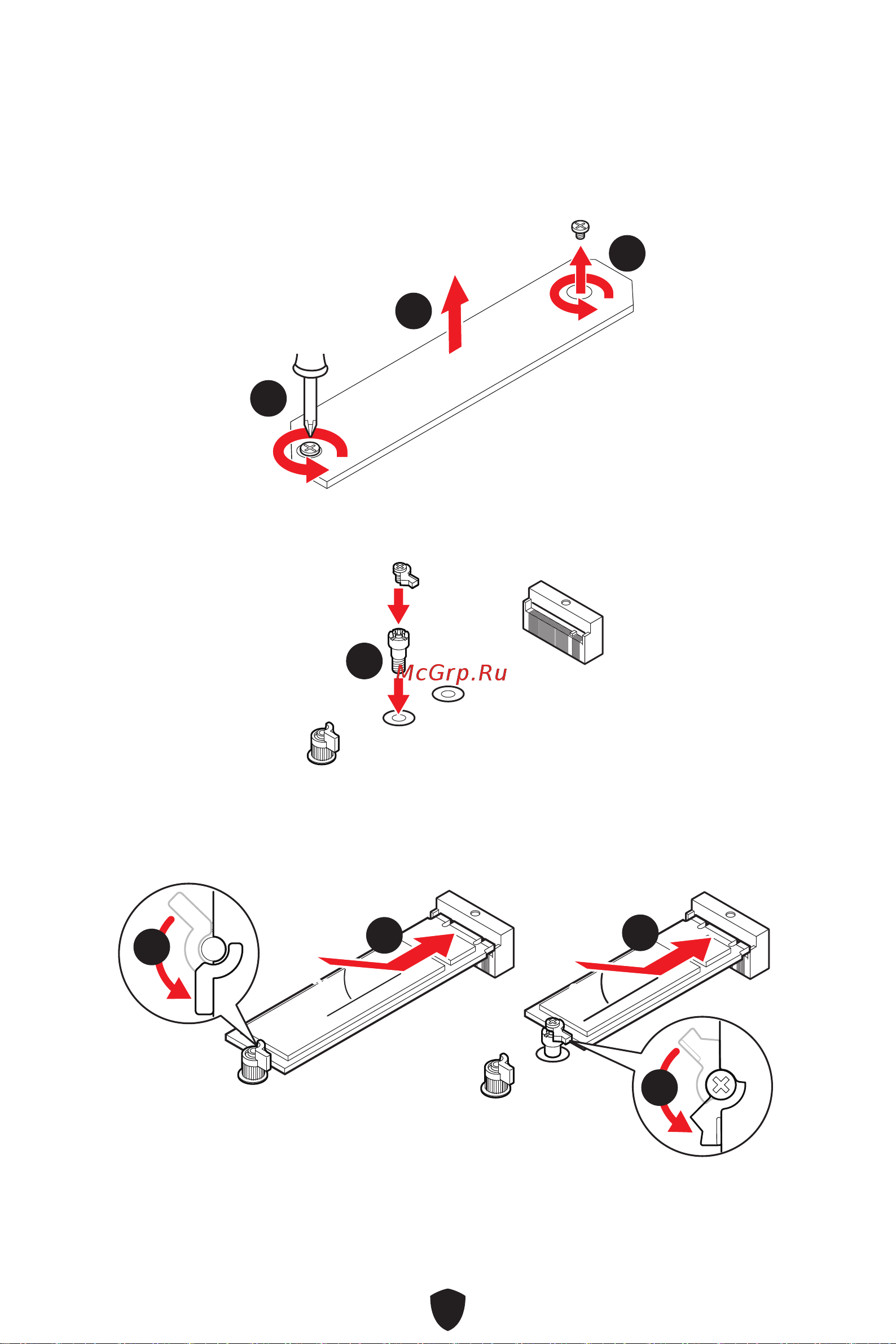

1. Удалите винты для радиатора M.2 Shield Frozr.

2. Приподнимите радиатор M.2 Shield Frozr и снимите его.

3. Установите прилагаемый комплект зажима EZ M.2 в соответствии с длиной

2242/ 2260 SSD. Пропустите этот шаг при установке 2280 SSD.

4. Вставьте M.2 SSD в разъем M.2 под углом 30 градусов.

5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.

30º30º

2280 SSD

2260/2242

SSD
