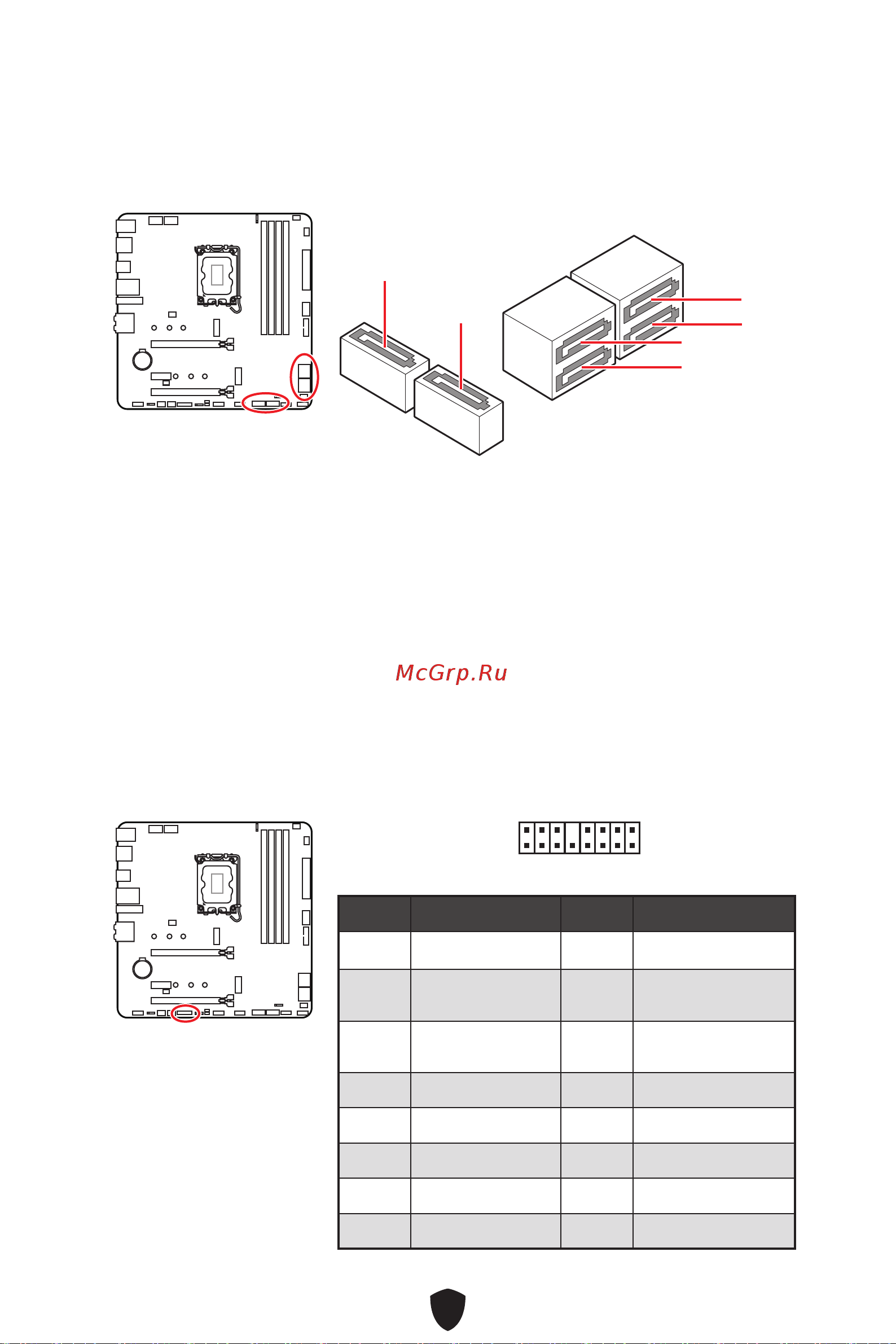

SATA5~8 & SATA_A1~A2: Разъемы SATA 6Гб/с

Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому

порту можно подключить одно устройство SATA.

SATA_A2*

SATA5

SATA_A1*

SATA6

⚠

Внимание!

∙

Избегайте перегибов кабеля SATA под прямым углом. В противном случае,

возможна потеря данных при передаче.

∙

Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,

для экономии занимаемого пространства к материнской плате рекомендуется

подключать плоский разъем.

SATA7

SATA8

JTBT1: Разъем для подключения карты расширения

Thunderbolt

Данный разъем предназначен для подключения карты расширения с интерфейсом

Thunderbolt.

2 16

Контакт Название сигнала Контакт Название сигнала

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

TBT_CIO_PLUG_

EVENT#

4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#

* Разъемы SATA_A1~A2 доступны

только для MAG B760M MORTAR

MAX WIFI DDR4.
