M2_1~2: M.2スロット (Key M)

M2_1

M2_2

⚠

注意

∙

Intel® RSTはUEFI ROM付きのPCIe M.2 SSD

のみをサポートします。

∙

M.2 SSDはヒートシンクを搭載している場

合、M.2スロットのM.2プレートまたはM.2ゴム

キューブを取り外してからM.2 SSDを取り付け

てください。マザーボードに供給のヒートシン

クを再度取付ける必要はありません。

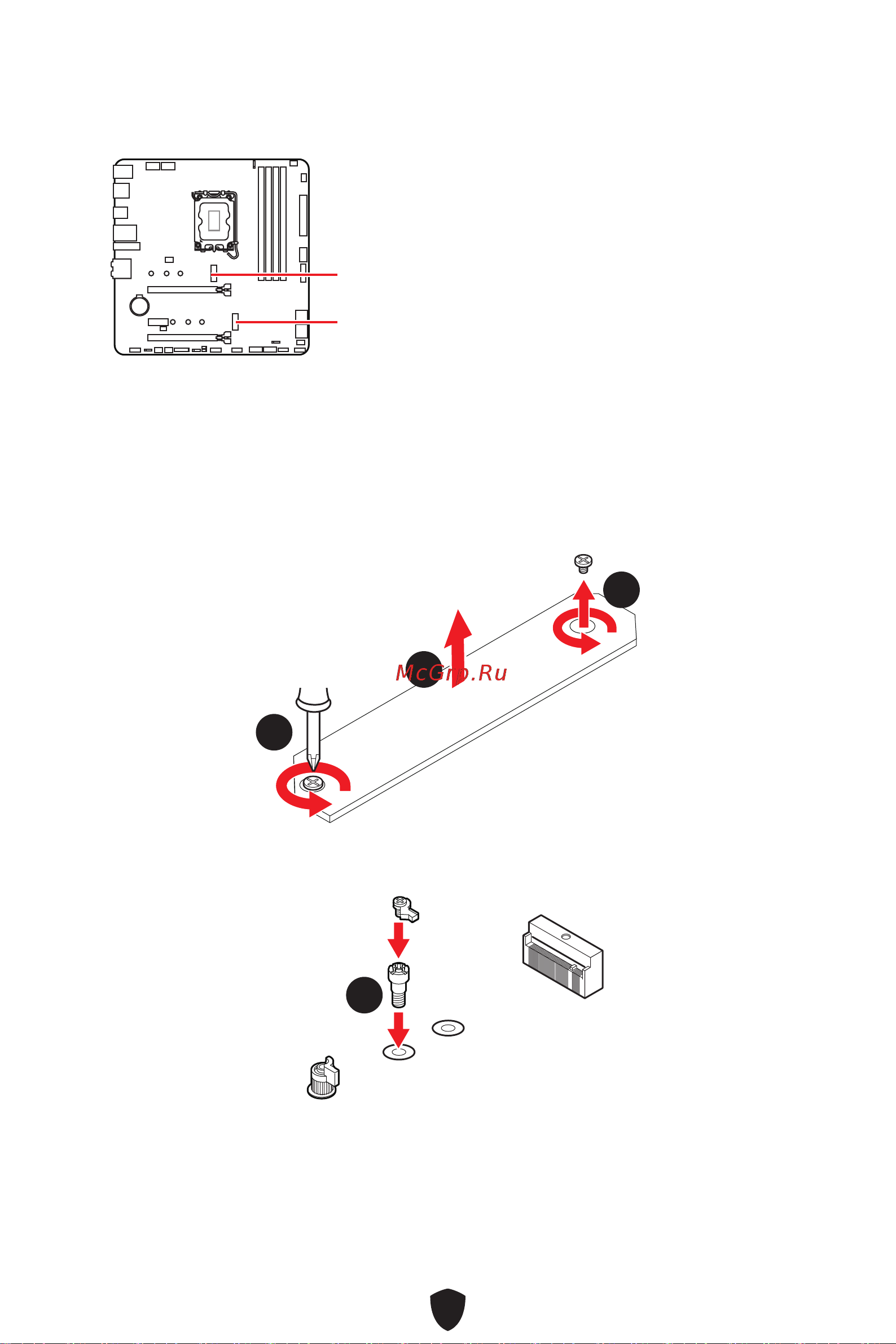

M2_1スロットへのM.2モジュールの取り付け

(MAG B760M MORTAR MAX WIFI DDR4の場合)

1. M.2 Shield Frozrヒートシンクのねじを緩めます。

2. M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。

3. 2242/ 2260 SSDの長さによって供給のEZ M.2クリップキットを取り付けます。2280 SSD

が取り付けられている場合はこのステップを飛ばします。
