M2_2スロットへのM.2モジュールの取り付け

(MAG B760M MORTAR MAX WIFI DDR4の場合)

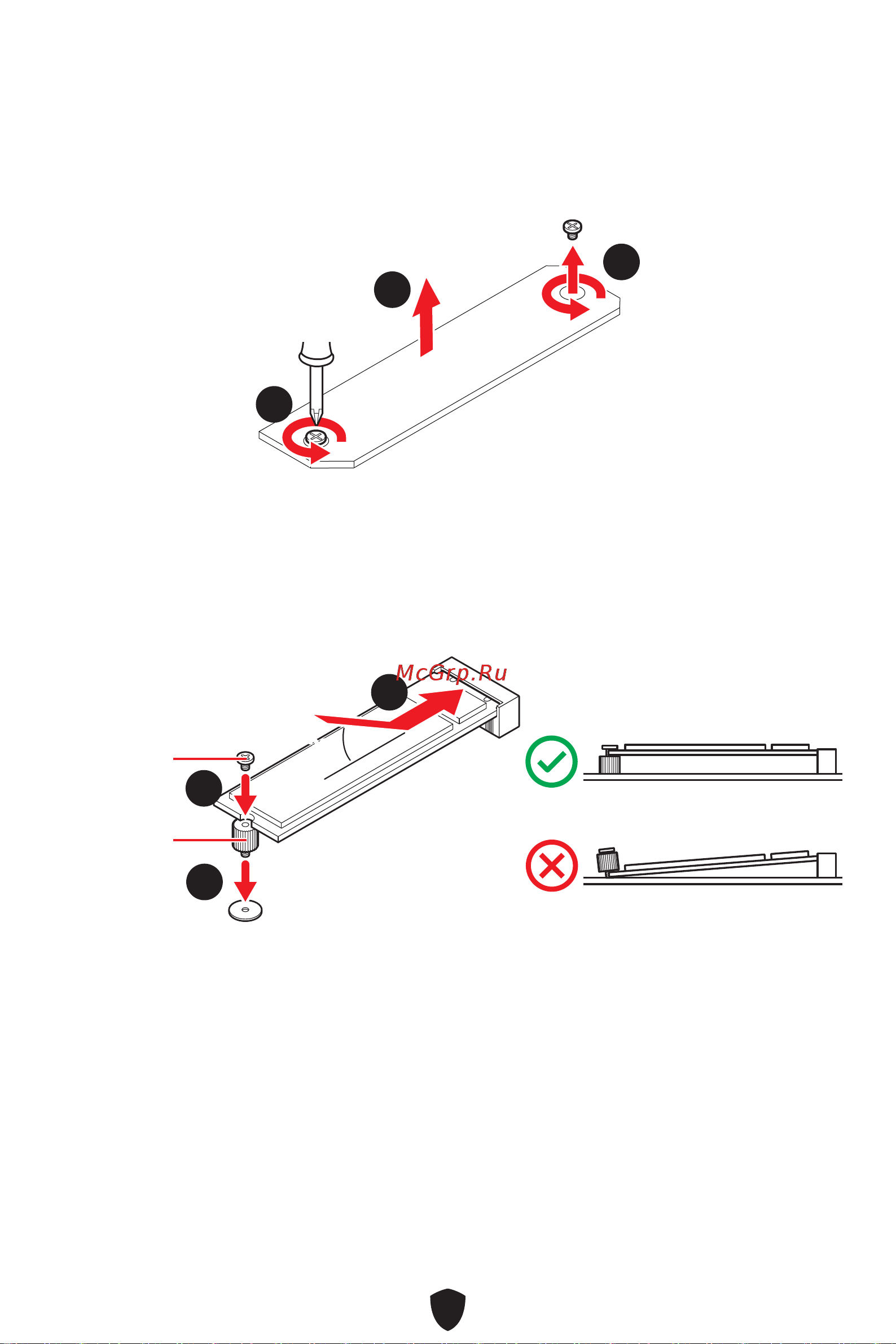

1. M.2 Shield Frozrヒートシンクのねじを緩めます。

2. M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。

3. SSDの長さによって供給のM.2スタンドオフをM.2スロットに取り付けます。2280 SSDが

取り付けられている場合はこのステップを飛ばします。

4. 30°の角度でM.2 SSDをM.2スロットに挿入します。

5. 供給のM.2ねじでM.2 SSDを固定します。2280 SSDが取り付けられている場合はこのス

テップを飛ばします。

30º30º

M.2ねじ

M.2スタンド

オフ
