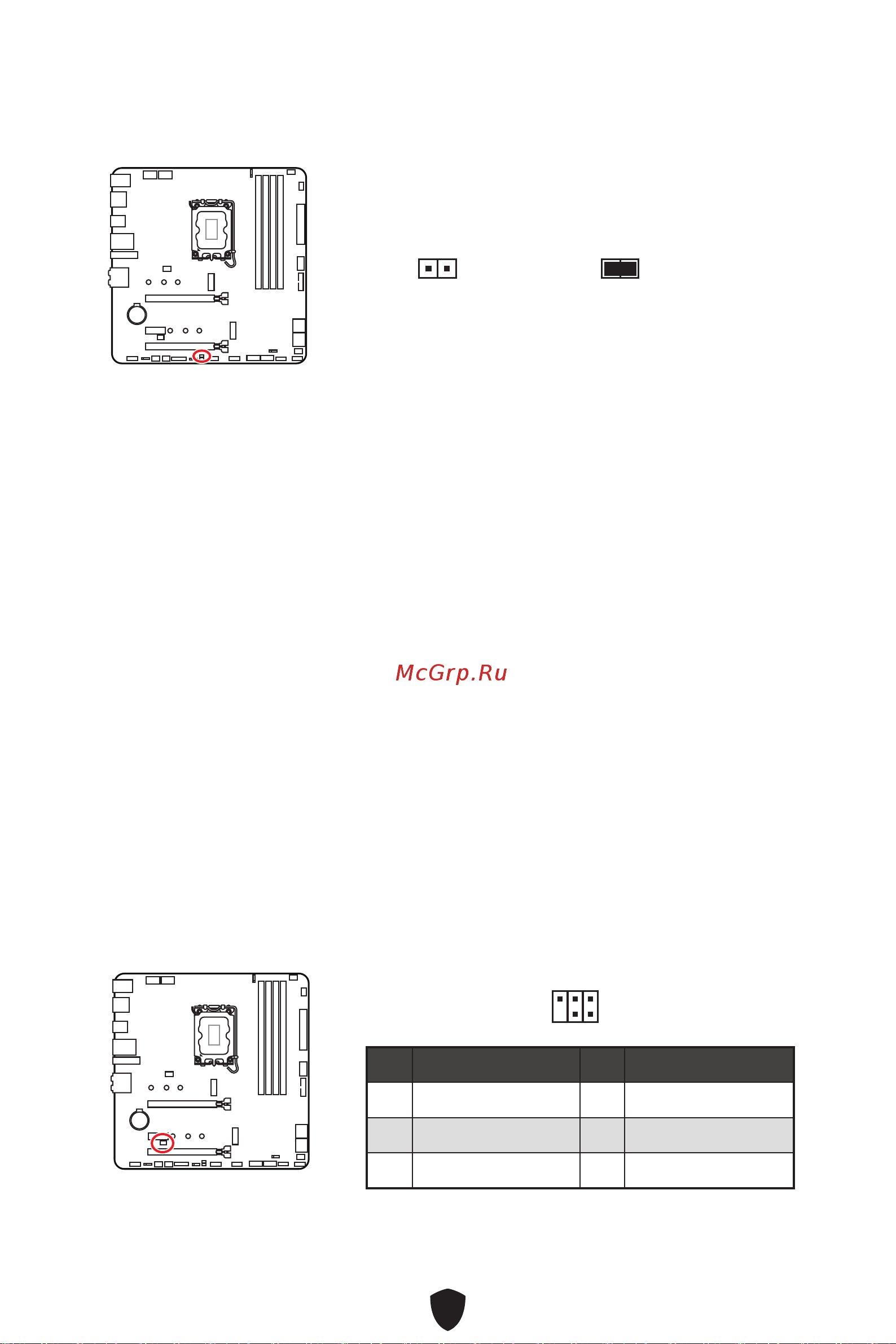

JCI1: ケース開放スイッチコネクター

このコネクターにはケース開放スイッチケーブルを接続します。

正常

( デフォルト)

ケース開放イベントト

リガー有効

ケース開放検知機能の使い方

1. JCI1コネクターをケース開放スイッチ/センサーに接続します。

2. ケースのカバーを閉じます。

3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。

4. Chassis IntrusionをEnabledに設定します。

5. F10を押すと、設定を保存して終了するかメッセージが出ますので、Enterキーを押して

Yesを選択します。

6. ケースが開けられるとシステムに開放の情報が記録され、次回のシステム起動時に警告

メッセージが表示されます。

ケース開放警告のリセット

1. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。

2. Chassis IntrusionをResetに設定します。

3. F10を押すと、設定を保存して終了するかメッセージが出ますので、Enterキーを押して

Yesを選択します。

JDASH1 : チューニングコントローラーコネクター

このコネクタはオプションのチューニングコントローラーモジュールを接続します。

ピン信号名ピン信号名

1 No Pin 2 NC

MCU_SMB_SCL_M

4 MCU_SMB_SDA_M

5 VCC5 6 Ground
