33

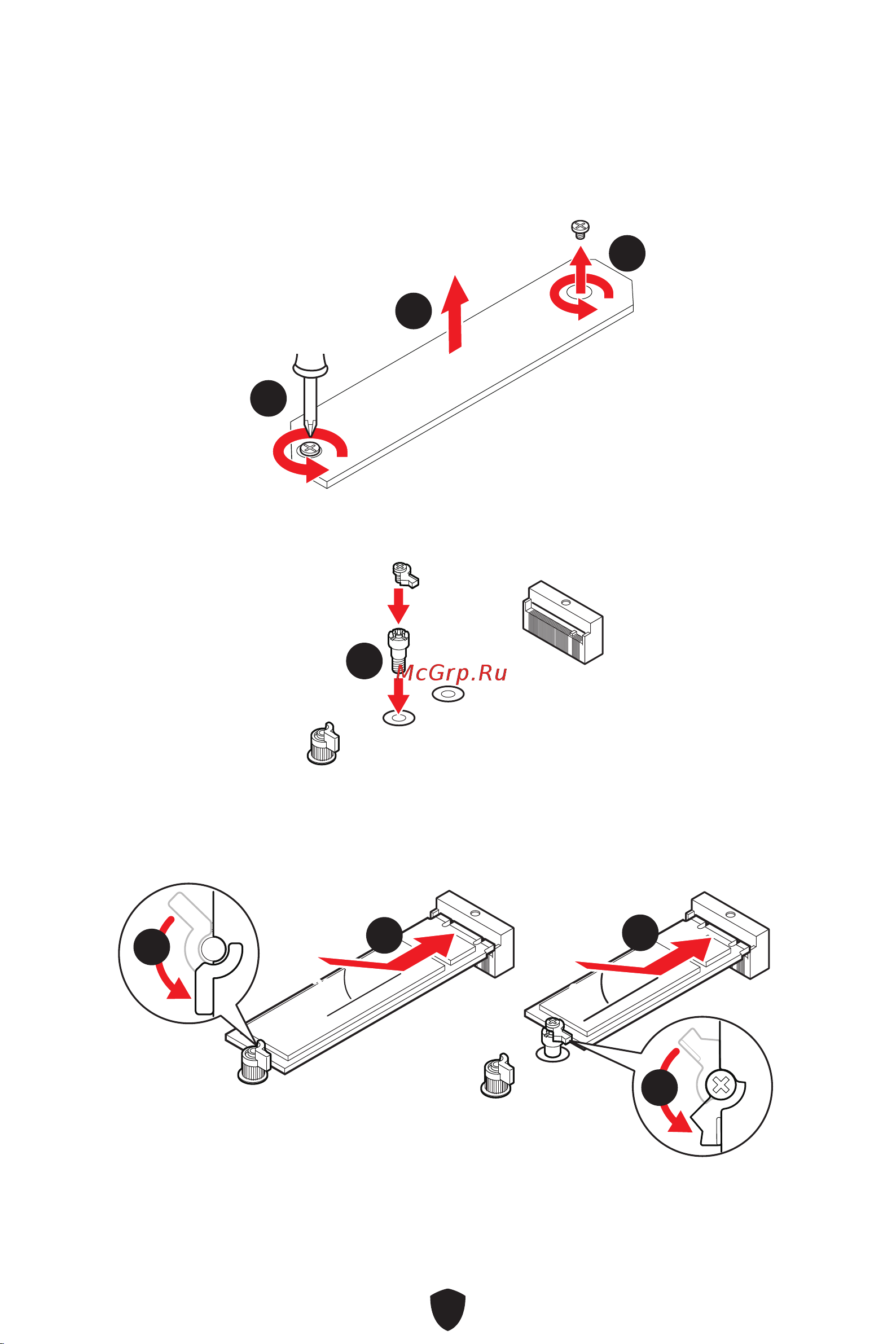

Installing M.2 module for M2_1 slot
(For MAG B760M MORTAR WIFI DDR4 & MAG B760M MORTAR DDR4)
1. Loosen the screws of M.2 Shield Frozr heatsink.
2. Lift up the M.2 Shield Frozr heatsink and remove it.
11
11
22
3. Install the supplied EZ M.2 Clip kit according to the 2242/ 2260 SSD length. Skip
this step if you install 2280 SSD.
33
4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle.
5. Rotate the EZ M.2 Clip to fix the M.2 SSD.
30º30º
30º30º
2280 SSD
2260/ 2242
SSD
55
44
44
55
