安裝 M.2 模組到 M2_1 插槽
(僅 MAG B760M MORTAR WIFI DDR4 & MAG B760M MORTAR DDR4)

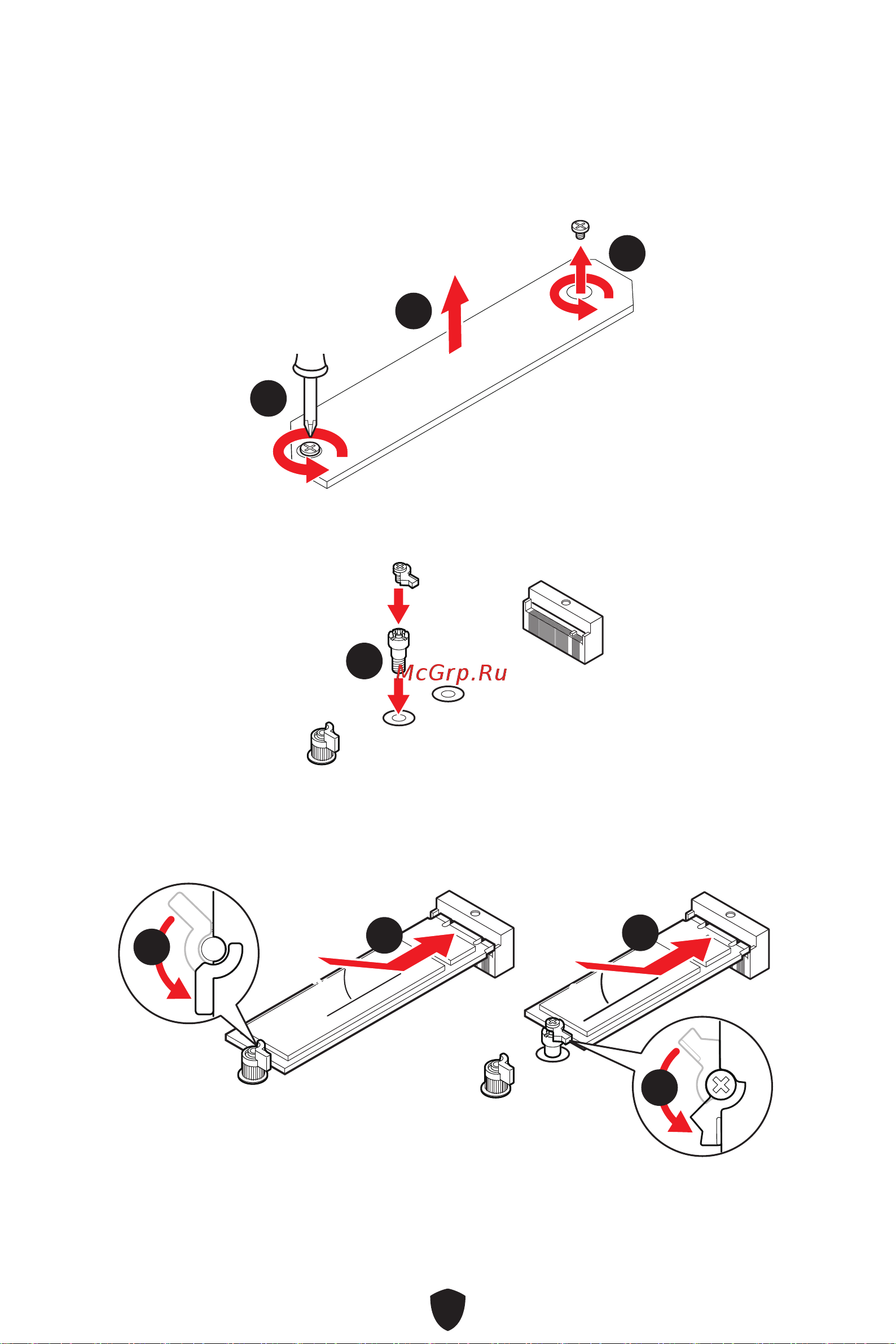

1. 將 M.2 Shield Frozr 散熱片的螺絲取下。
2. 抬起 M.2 Shield Frozr 散熱片並取下。
11
11
22
3. 請依照您的 2242/ 2260 SSD長度安裝隨附的簡易 M.2 卡扣套件。如果您安裝的 2280
SSD 請跳過此步驟。
33
4. 將 M.2 SSD 以 30 度角插入 M.2 插槽。
5. 旋轉簡易 M.2 卡扣固定 M.2 SSD。
30º30º
30º30º
2280 SSD
2260/ 2242
SSD
55
44
44
55
