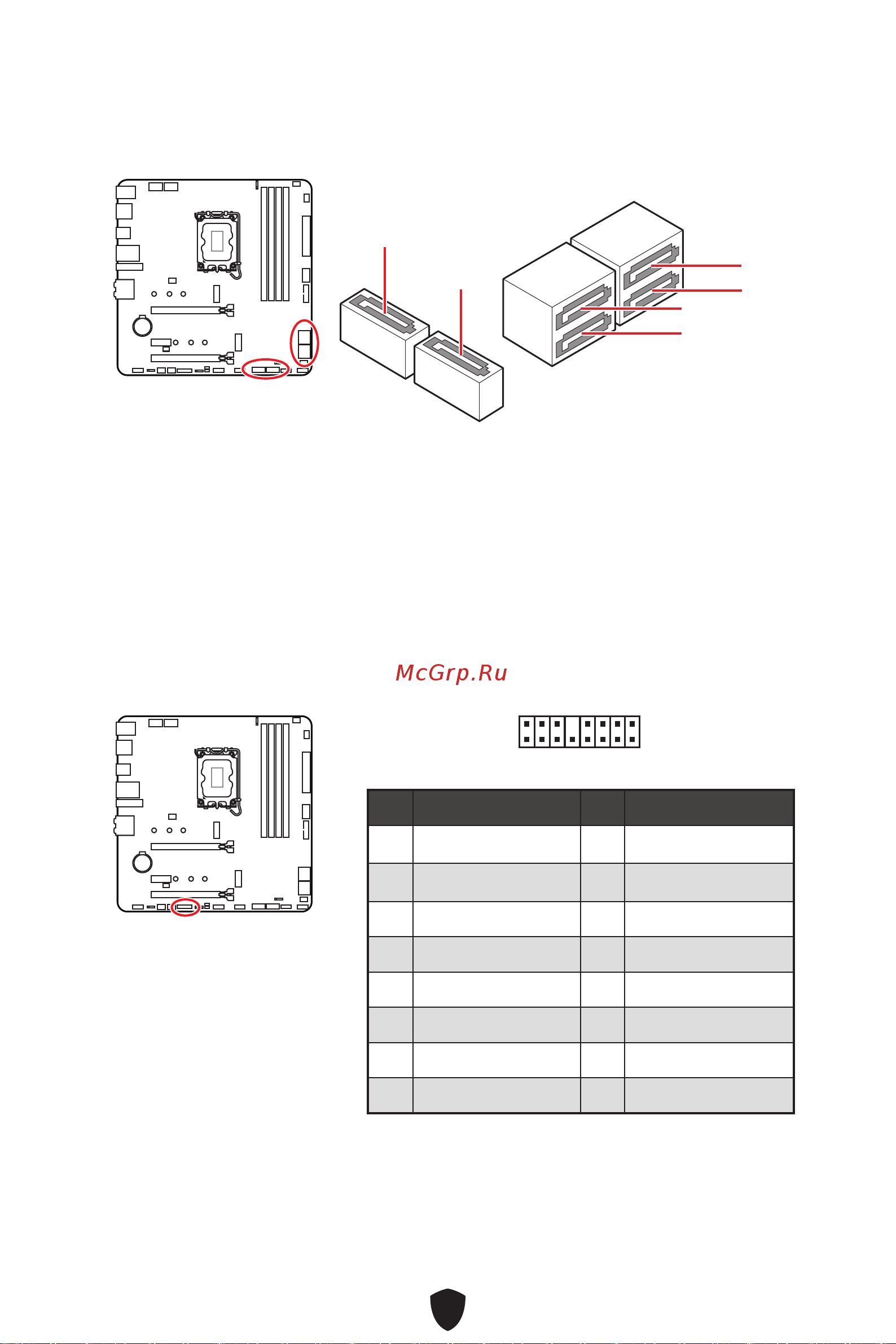

SATA5~8 & SATA_A1~A2: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。

SATA_A2*

SATA5

SATA_A1*

SATA6

⚠

注意

∙

请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。

∙

SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

SATA7

SATA8

JTBT1: Thunderbolt 附加卡接口

此接口允许您连接附加的 Thunderbolt I/O 卡。

2 16

针脚信号名称针脚信号名称

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6 TBT_PSON_OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#

* SATA_A1~A2 仅适用于 MAG

B760M MORTAR MAX WIFI DDR4。
