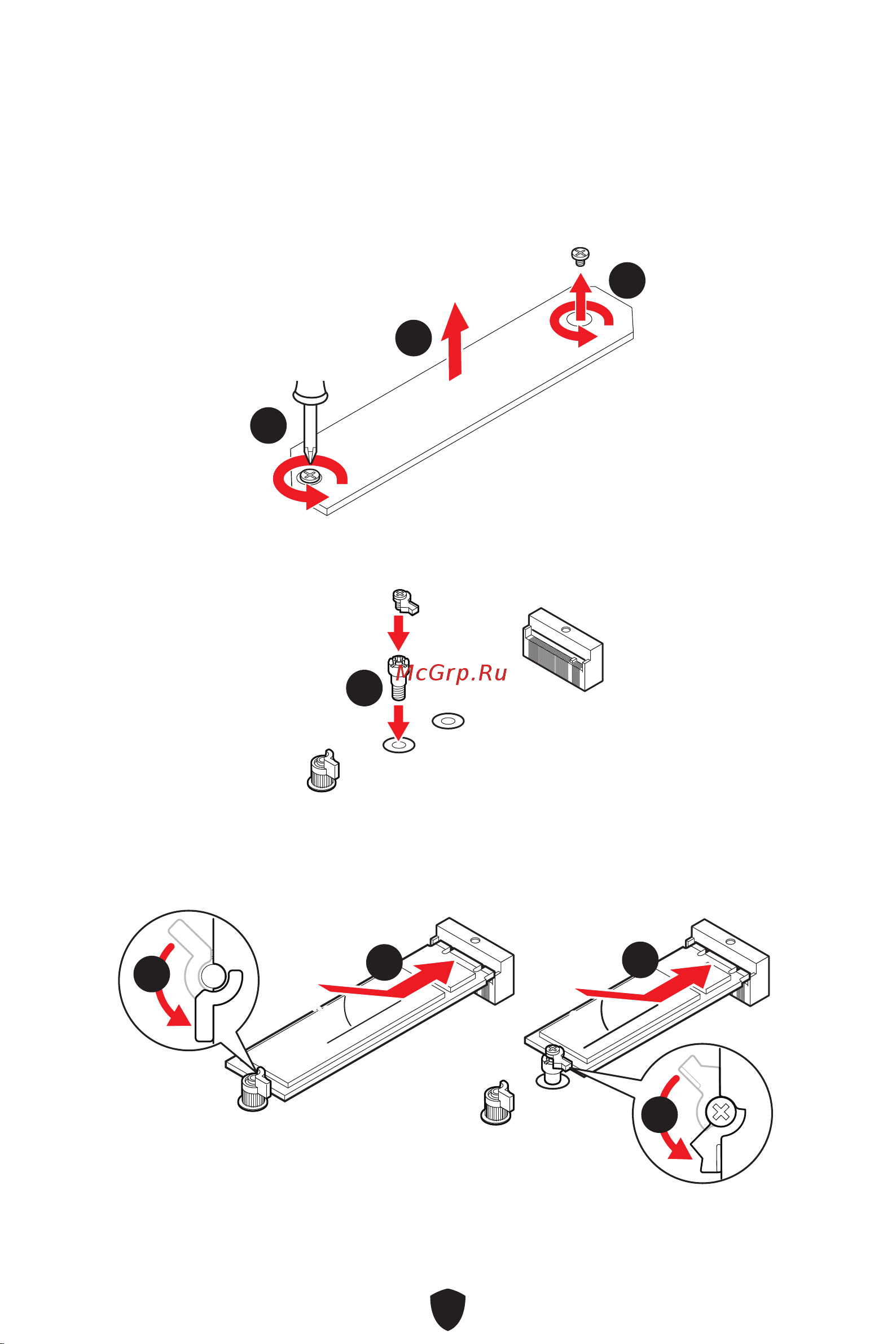

Installation des M.2-Moduls im Steckplatz M2_1

(Für MAG B760M MORTAR WIFI DDR4 & MAG B760M MORTAR

DDR4)

1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers.

2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn.

3. Installieren Sie das mitgelieferte EZ M.2 Clip-Kit, bevor Sie die 2242/ 2260 SSD

installieren. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.

4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.

5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen.

30º30º

2280 SSD

2260/ 2242

SSD
