22

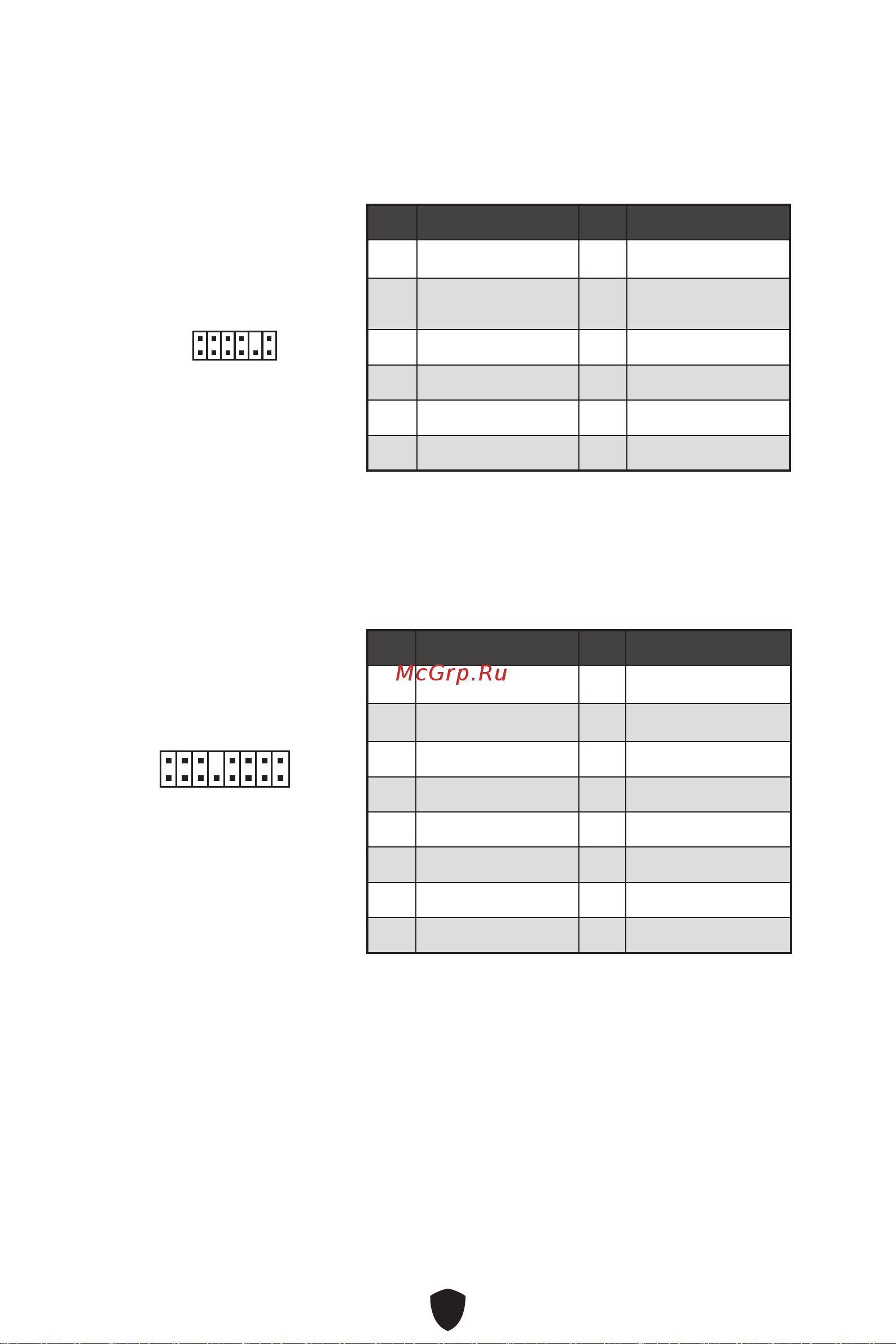

JTPM1: TPM 模组接口
此接口是用来连接 TPM (安全平台模组)。请参考 TPM 安全平台手册以获得更多细节和
用法。
针脚 信号名称 针脚 信号名称
1 SPI Power 2 SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
1
2 12
11
JTBT1: Thunderbolt 附加卡接口
此接口允许您连接附加的 Thunderbolt I/O 卡。
1
2 16
15
针脚 信号名称 针脚 信号名称
1 TBT_Force_PWR 2 TBT_S0IX_Entry_REQ
3 TBT_CIO_Plug_Event# 4 TBT_S0IX_Entry_ACK
5 SLP_S3#_TBT 6 TBT_PSON_Override_N
7 SLP_S5#_TBT 8 Net Name
9 Ground 10 SMBCLK_VSB
11 DG_PEWake 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 TBT_Card_DET_R# 16 PD_IRQ#
