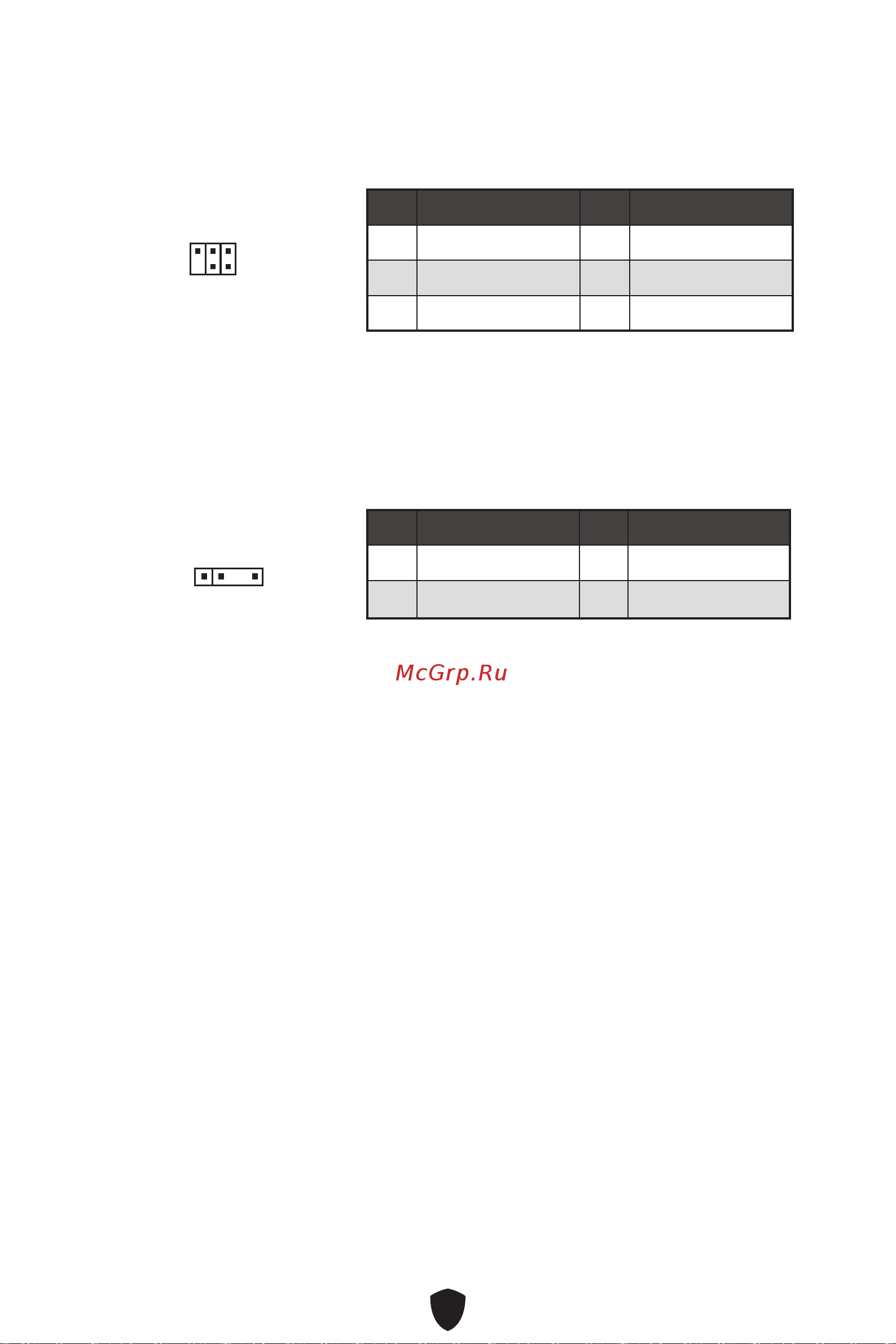

JDASH1: 调试控制器接口

此接口用于连接可选的调试控制器模块。

2 6

针脚信号名称针脚信号名称

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

⚠

警告

不要连接错误类型的 LED 灯条。JRGB 接口和 JRAINBOW 接口提供不同的电压，如将 5V

LED 灯条连接到 JRGB 接口将会损坏 LED 灯条。

⚠

注意

∙

JRAINBOW 支持多达 75 个 LED WS2812B 单独寻址 RGB LED 灯条 (5V/Data/Ground)

和最大额定功率 3A (5V)。在亮度为 20% 情况下，最多连接数量可支持 200 个 LED。

∙

在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。

∙

请使用 MSI 软件来控制扩展 LED 灯条。

JRAINBOW1: 寻址 RGB LED 接口

JRAINBOW 接口允许您连接 WS2812B 单独寻址 RGB LED 灯条 5V。

针脚信号名称针脚信号名称

1 +5V 2 Data

3 No Pin 4 Ground
