16

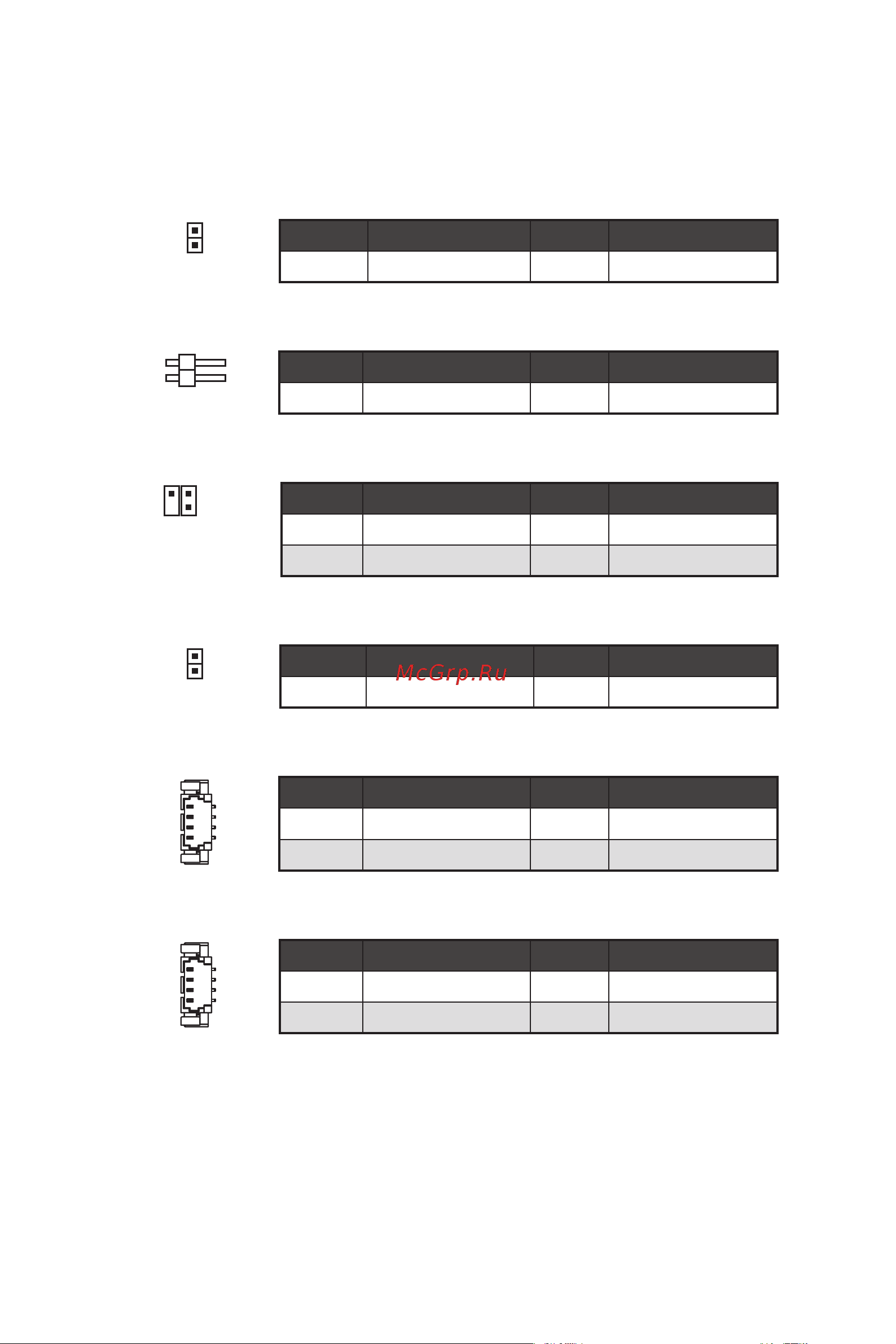

Внутренние разъемы
JCL_CMOS1: Джампер очистки данных CMOS
1
Контакт Сигнал Контакт Сигнал
1 RTCRST# 2 GND
PWR_SW1: Разъем выключателя питания
1
Контакт Сигнал Контакт Сигнал
1 PWRBTIN# 2 GND
JDP1: Разъем отладки
1
Контакт Сигнал Контакт Сигнал
1 SIO_DEBUG 3 GND
2 VCC5 4 NC
JBD1: Разъем отладки BIOS
1
Контакт Сигнал Контакт Сигнал
1 GND 2 SOUTA
USB2_1: Разъем USB 2.0
1
4
Контакт Сигнал Контакт Сигнал
1 SVCC2 3 USBP8
2 USBN8 4 GND
USB2_2: Разъем USB 2.0
1
4
Контакт Сигнал Контакт Сигнал
1 SVCC2 3 USBP9
2 USBN9 4 GND
