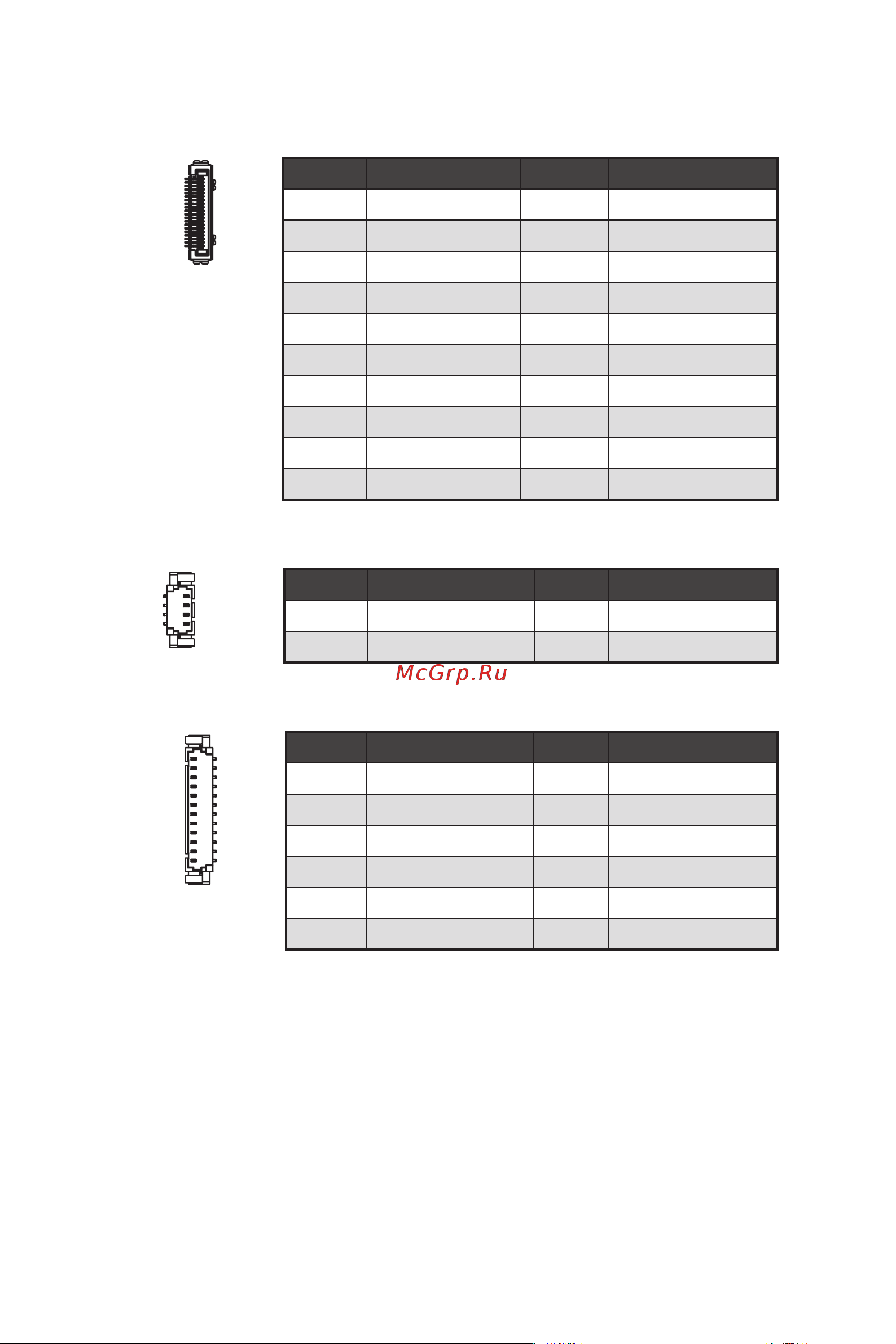

SATA1: Разъем SATA

Контакт Сигнал Контакт Сигнал

1 GND 11 NC

2 SATA_TXP_0 12 VCC5

3 SATA_TXN_0 13 VCC5

4 GND 14 VCC5

5 GND 15 VCC5

6 SATA_RXN_0 16 VCC5

7 SATA_RXP_0 17 NC

8 GND 18 GND

9 GND 19 GND

10 GND 20 GND

CPU_FAN1: Разъем CPU FAN

Контакт Сигнал Контакт Сигнал

1 GND 3 SIO_CPU_FANTAC

2 VCC5 4 SIO_CPU_FAN

JTPM1: Разъем модуля TPM

Контакт Сигнал Контакт Сигнал

1 3VSB 7 GND

2 PCH_SPI_CS2# 8 EC_PLTRST_TPM#

3 PCH_SPI_MISO 9 SPI_SW_SEL

4 PCH_SPI_MOSI 10 NC

5 PCH_SPI_CS# 11 PCH_SPI_IO2

6 PCH_SPI_CLK 12 SERIRQ
