МОНТАЖ ИЗДЕЛИЯ

При выявлении несоответствий между изображением и реальным прибором настоятельно

рекомендуется руководствоваться реальным изделием.

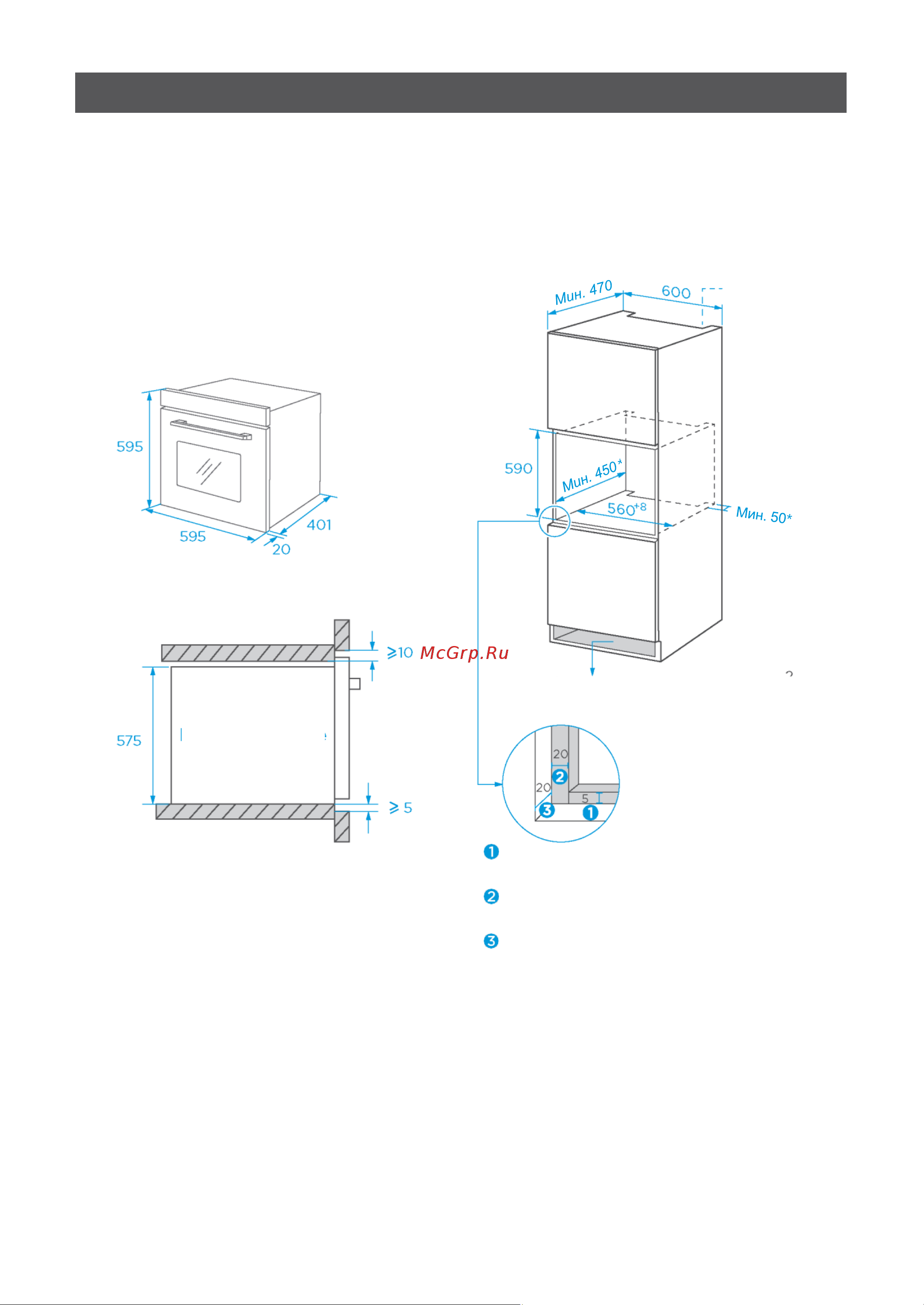

Схема установки прибора в мебельном шкафу (вертикальном)

Оставить 5 мм для панели дверцы сверху

и снизу, соответственно.

Оставить 20 мм для панели дверцы справа

и слева, соответственно.

Оставить 20 мм на толщину панели дверцы.

1. Толщина панели мебельного шкафа составляет 20 мм.

2. Если розетка находится сзади прибора, расстояние от передней части шкафа до стены

должна быть увеличено минимум с 470 мм до 500 мм.

3. Размеры на рисунках приводятся в мм.

Вентиляционные

отверстия

Минимальная площадь вентиляции снизу: 250 мм

Встраиваемая

духовка
