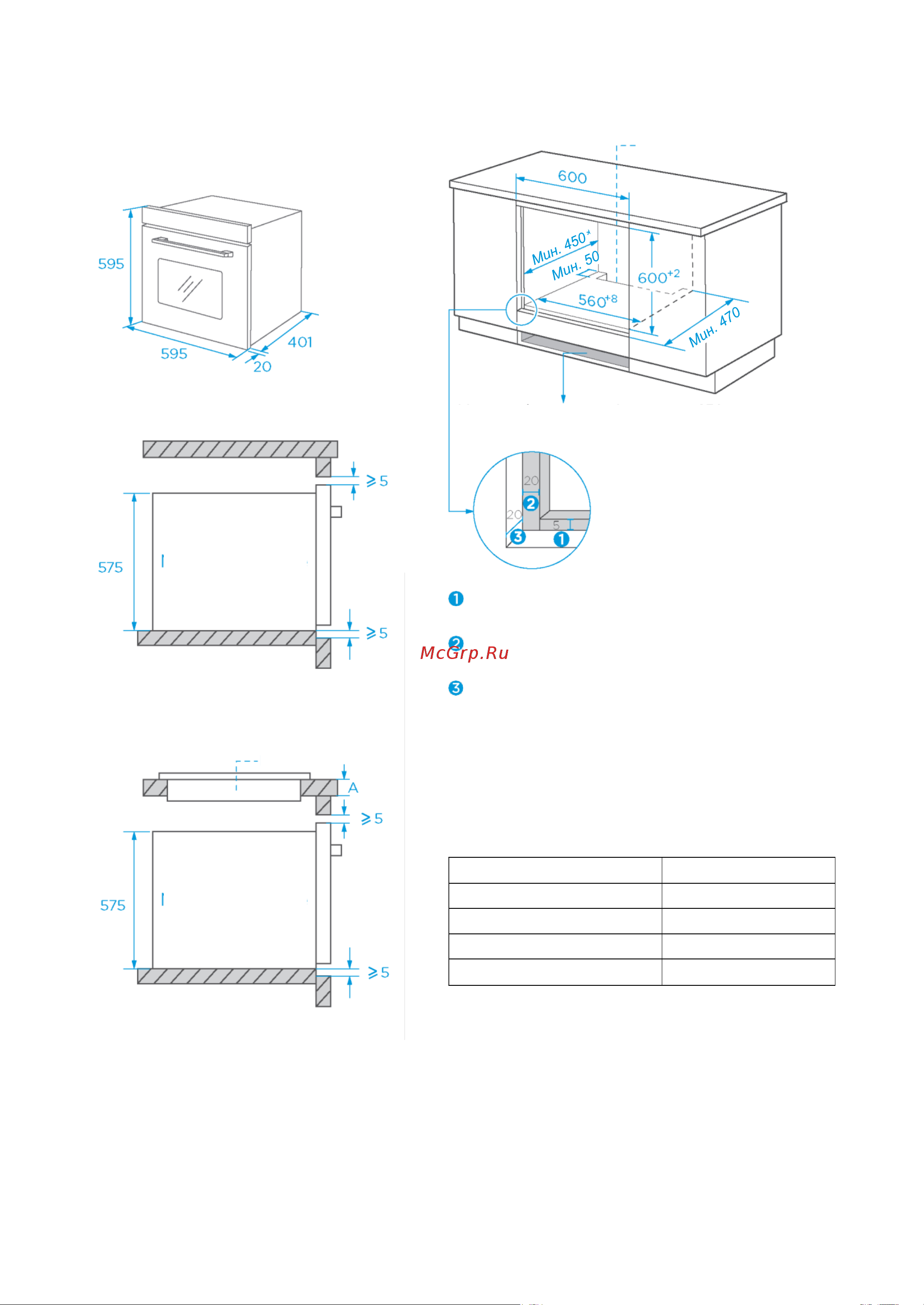

Схема установки прибора в мебельном шкафу (горизонтальном)

1. Толщина панели мебельного шкафа составляет 20 мм.

2. Если розетка находится сзади прибора, расстояние от передней части шкафа до стены

должна быть увеличено минимум с 470 мм до 500 мм.

3. Размеры на рисунках приводятся в мм.

Оставить 5 мм для панели дверцы сверху и снизу,

соответственно.

Оставить 20 мм для панели дверцы справа

и слева, соответственно.

Оставить 20 мм на толщину панели дверцы.

При установке прибора под варочной панелью

минимальная толщина столешницы A приводится ниже:

Тип варочной панели

столешница А

Индукционная плита

37 мм

Индукционная плита на всю

поверхность

47 мм

Газовая плита

30 мм

Электрическая плита

27 мм

Встраиваемая

духовка

Встраиваемая

духовка

Без варочной

панели

С варочной

панелью

Вентиляционные отверстия

Варочная

панель

Минимальная площадь вентиляции снизу: 250 мм
