15
Процедура физической установки
ZZ
ZZ

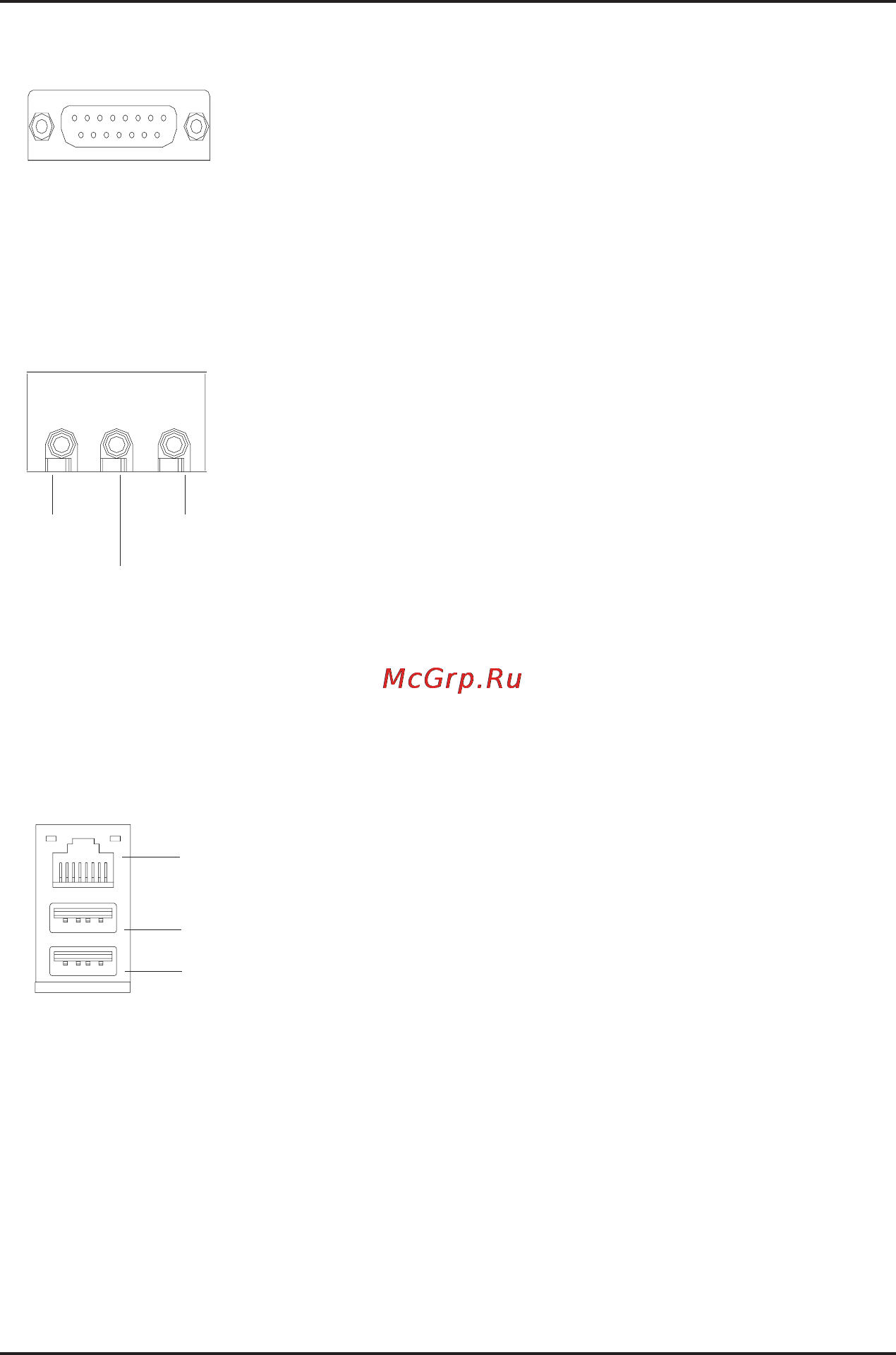

Z Игровой порт/порт MIDI
Джойстик/ MIDI (гнездовой,
15 контактов)
\\
\\
\ Разъем USB/ЛВС
[[
[[
[ Звуковые разъемы
¾Этот разъем служит для подключения джойстика,
клавиатуры MIDI и других подобных звуковых
устройств.
¾ После установки драйвера встроенных звуковых
схем можно подключить динамик к линейному
выходу, а микрофон к микрофонному входу.
К гнезду линейного входа можно подключить
устройства подобные дисководу компакт-дисков,
портативному плейеру и т.д.
¾Перед подключением устройств к разъемам USB
убедитесь, что устройства (например,
клавиатура USB, мышь, сканнер, zip, динамик и
т.д.) имеют стандартные интерфейсы USB.
Проверьте также, что операционная система
(Windows 95 с поддержкой USB, Windows 98,
Windows 2000, Windows ME, Windows NT с SP 6)
поддерживает контроллер USB. Если
операционная система не поддерживает
контроллер USB, обратитесь к разработчикам
операционной системы за обновленными
драйверами. За более подробной информацией
обратитесь к разработчикам операционной
системы или поставщикам устройства.
Линейный
вход
Микрофонный вход
Линейный
выход
USB 0
USB 1
ЛВС*
"*" Только для GA-8IDML.
