Инсталляция аппаратного обеспечения - 10 -

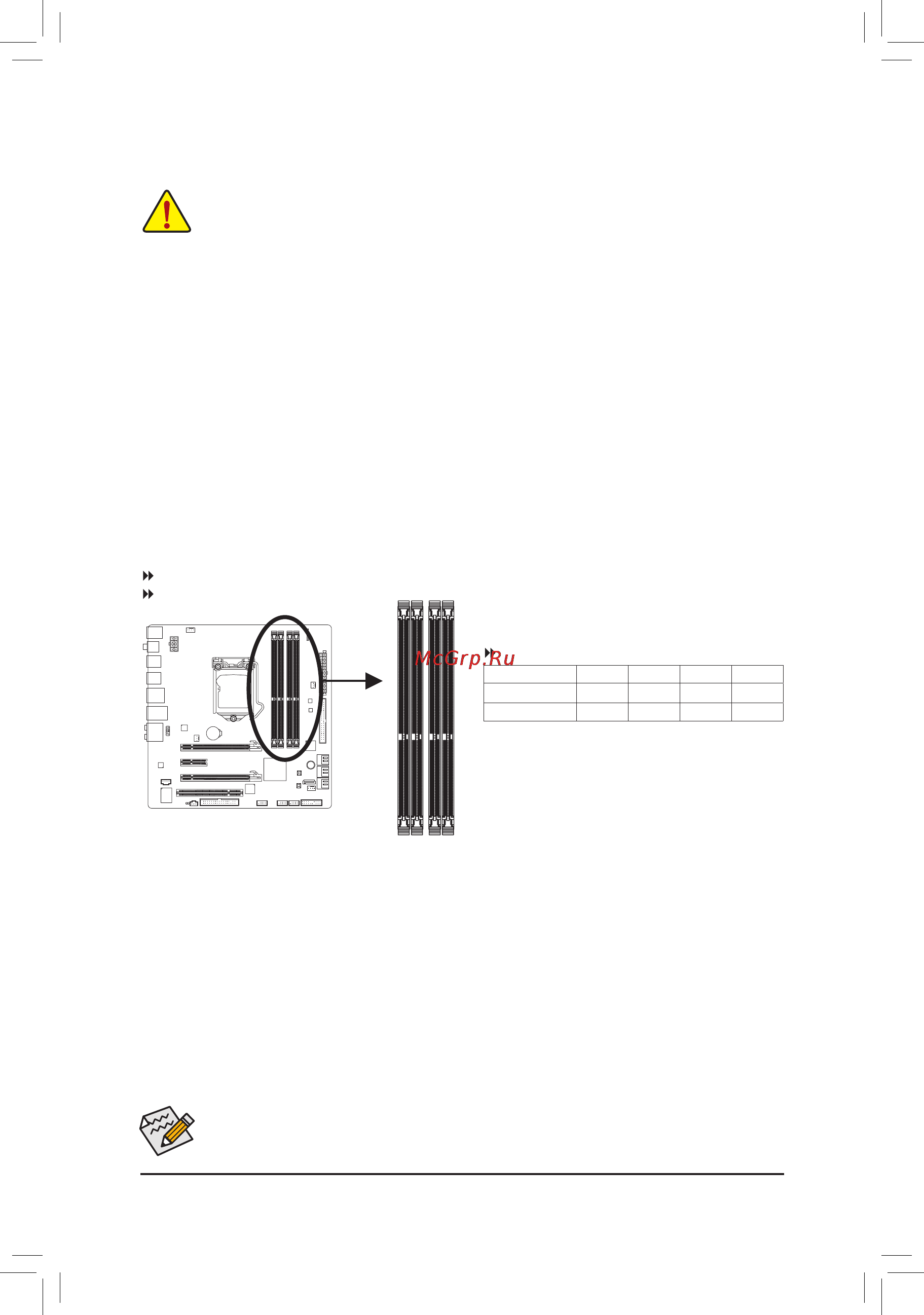

DDR3_3

DDR3_2

DDR3_1

DDR3_4

Если в систему предполагается установить только один DDR3-модуль памяти, для этих

целей предназначен разъем DDR3_1 или DDR3_3.

1-4-1 ДвухканальныйрежимработыОЗУ(Конфигуратор)

На системной плате установлены четыре разъема для модулей памяти DDR3 SDRAM, которые

могут работать в двухканальном режиме. После инсталляции модулей ОЗУ и старта системы BIOS

автоматически определит тип и емкость памяти. Активация двухканального режима работы позволяет

удвоить пропускную способность ОЗУ.

Четыре разъема обслуживают два канала, при этом на каждый канал приходится два DDR3 разъема в

следующей конфигурации:

Канал 0: DDR3_2, DDR2_1

Канал 1: DDR3_4, DDR3_3

1-4 Инсталляциясистемнойпамяти

Центральный процессор накладывает определенные ограничения на работу ОЗУ. Прежде чем

устанавливать конфигурацию для двухканального режима работы ОЗУ, внимательно прочитайте

соответствующую главу настоящего Руководства.

1. Двухканальный режим работы подсистемы памяти недоступен если на плате установлен

всего один модуль ОЗУ.

2. Организуя двухканальный режим работы ОЗУ, настоятельно рекомендуется устанавливать

модули идентичной емкости и типа одного изготовителя, с целью обеспечения максимальной

производительности подсистемы памяти. Чтобы активировать двухканальный режим для

двух модулей, следует установить их в разъемы DDR3_1 и DDR3_3.

Прежде чем приступить к инсталляции системной памяти, внимательно прочтите рекомендации.

• Убедитесь в том, что подготовленные к инсталляции модули ОЗУ совместимы с системной

платой. Эти рекомендации касаются марки изготовителя модулей ОЗУ, их идентичной емкости,

рабочей частоты и производителя микросхем памяти.

(Перечень модулей ОЗУ, совместимых с системной платой, размещен на сайте GIGABYTE.)

• Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и

отсоедините силовой кабель от блока питания.

• Конструктив модулей памяти спроектирован таким образом, чтобы исключить возможность

некорректной установки ОЗУ в соответствующие DIMM-разъемы на системной плате.

Однозначная ориентация модулей по отношению к разъему существенно упрощает процедуру

монтажа. Разверните модуль таким образом, чтобы специальная выемка на печатной плате

совпала с позиционным ключом DIMM-разъема.

(SS=односторонние модули, DS=двухсторонние модули,

"--"=модули не установлены)

DDR3_2 DDR3_1 DDR3_4 DDR3_3

Два модуля - - DS/SS - - DS/SS

Четыре модуля DS/SS DS/SS DS/SS DS/SS

Двухканальный режим работы ОЗ таблица конфигурации
