Инсталляция аппаратного обеспечения - 8 -

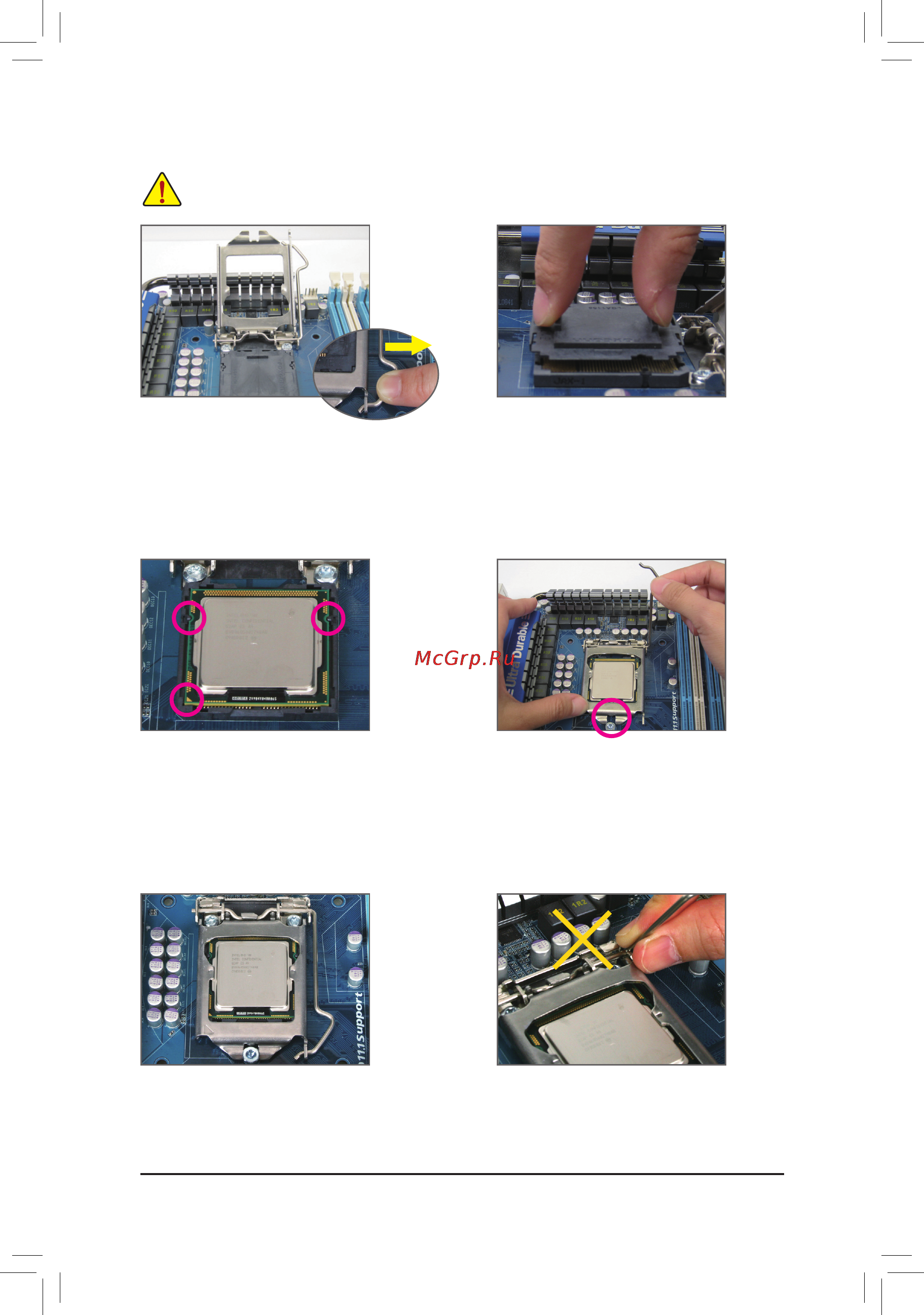

Шаг 1:

Соблюдая осторожность, нажмите на скобу,

приложив усилие в направлении системной

платы. Отведите скобу в сторону, освободив

от фиксатора. Аккуратно поднимите вверх

скобу вместе с металлической пластиной

крепления ЦП в процессорном разъеме.

Шаг 3:

Возьмите процессор за края большим и

указательным пальцем. Сориентируйте ЦП

по отношению к процессорному разъему с

учетом ориентиров (позиционные ключи,

выемки и треугольная метка) и аккуратно

установите процессор в разъем Socket LGA

1156 на системной плате.

Шаг 5:

Опустите и закрепите скобу под фиксатором.

После выполнения всех перечисленных

операций ЦП и разъем Socket LGA приведены

в рабочее состояние.

Шаг 2:

Приподнимите, а затем удалите защитную

пластиковую крышку, удерживая ее большим

и указательным пальцем за выступы. Не

касайтесь группы контактов на процессорном

разъеме. Соблюдайте меры безопасности,

всегда устанавливайте на место защитную

крышку после процедуры демонтажа ЦП.

Шаг 4:

После того, как ЦП установлен должным

образом, удерживайте процессор в разъеме,

слегка касаясь одной рукой металлической

к р ы ш к и . С в о б о д н о й р у к о й о п у с т и т е

металлическую пластину крепления вниз до

соприкосновения с корпусом ЦП.

Примечание:

Выполняя манипуляции со скобой, следите за

тем, чтобы рычаг не смещался по отношению

к направляющим.

B. Пошаговая инструкция для корректной установки ЦП на системную плату

Чтобыисключитьрискповрежденияоборудования,доначалаустановкиЦПвыключите

ПКиотсоединитесиловойкабельотблокапитания.
