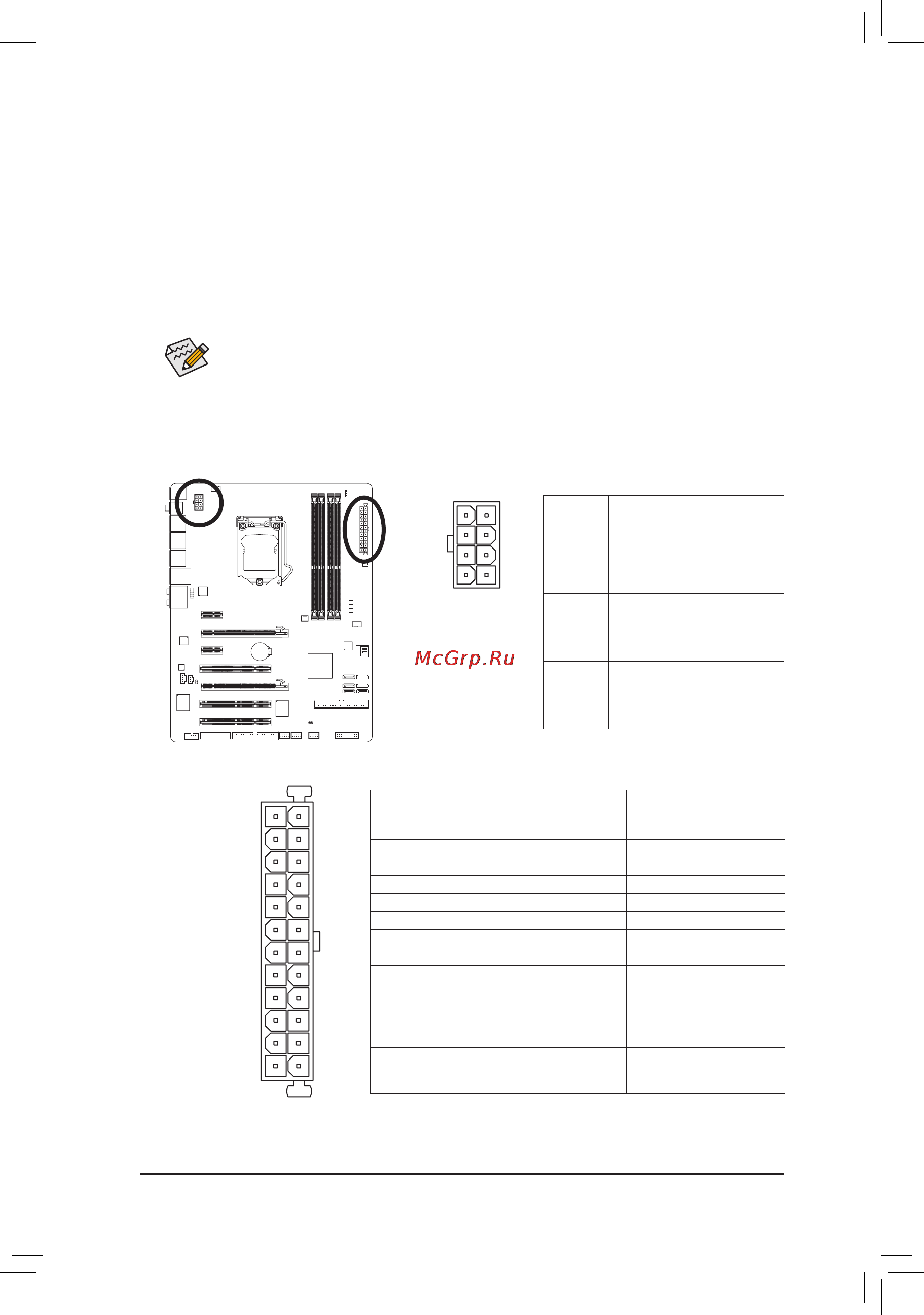

2 atx_12v_2x atx 8 контактныйразъемпитания12ви24 контактныйосновной 16

Atx разъемпитания 16

Инсталляция аппаратного обеспечения 16 16

Использование питания 2х4 12v рекомендовано производителем процессоров когда 16

Мощность блока питания должна быть достаточной для того чтобы обеспечить 16

Потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 16

Пояснения 16

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 16

Устанавливается процессор intel extreme edition cpu 130w 16

17 инсталляция аппаратного обеспечения 17

4 5 cpu_fan sys_fan1 sys_fan2 pwr_fan разъемывентиляторов 17

Fdd разъемфлоппи дисковода 17

Замыкания контактных групп fan разъемов 17

На системной плате установлен 4 х контактные разъемы для вентилятора процессора cpu_fan системного вентилятора sys_fan2 и 3 х контактные для системного вентилятора sys_fan1 и вентилятора бп pwr_ fan подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 17

От ключевых компонентов помните что перегрев процессора или системы в целом может вывести компоненты из строя или система будет работать нестабильно 17

Пояснения 17

Разъем fdd используется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 mбайт 1 4 mбайт и 2 8 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к продавцу в вашем регионе 17

Убедитесь в том что подключенные к системе вентиляторы обеспечивают надлежащий теплоотвод 17

Эти разъемы не требуют установки дополнительных перемычек не используйте перемычки для 17

Ide разъемide интерфейса 18

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в системе 18

Для организации raid массива уровня 10 потребуется четыре накопителя при этом общее 18

Для организации raid массива уровня 5 потребуется три накопителя при этом общее количество 18

Жестких дисков установленных в системе может быть четным или нечетным 18

Инсталляция аппаратного обеспечения 18 18

Количество жестких дисков установленных в системе должно быть четным 18

Подключите г образный разъем интерфейсного кабеля к жесткому sata диску 18

Пояснения 18

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 18

Разъем sata соответствует спецификации sata ii и совместим со стандартом sata пропускная способность до 3 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства набор микросхем р55 поддерживает организацию raid массивов raid 0 raid 1 raid 5 и raid 10 дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 18

Разъемыsata2_0 1 2 3 4 5 пропускнаяспособностьsata интерфейса3гбит с 18

Установлены более двух дисков общее их количество должно быть четным 18

Чипсетр55 18

19 инсталляция аппаратного обеспечения 19

Bat батарея 19

Gsata3_6 7 пропускнаяспособностьsata интерфейса6гбит с контроллерmarvell9128 19

F_panel разъемфронтальнойпанели 20

Msg pwr индикаторы message power sleep led желтый фиолетовый 20

Инсталляция аппаратного обеспечения 20 20

21 инсталляция аппаратного обеспечения 21

Cd_in разъемcdin 21

F_audio разъемфронтальнойаудиопанели 21

Блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 21

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 21

Для фронтальной панели ac 97 21

Для фронтальной панели hd audio 21

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается от 21

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса hd audio для 21

Разъемы аудиоподсистемы представлены как на передней так и на задней панели системного 21

Стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 21

Того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 21

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 21

Spdif_i разъемs pdifin 22

Spdif_o разъемs pdifout 22

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 22

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширений например современные графические и аудиоплаты разъем s pdif out становится востребован в тех случаях когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после его преобразования средствами иных интерфейсов например hdmi за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 22

Инсталляция аппаратного обеспечения 22 22

23 инсталляция аппаратного обеспечения 23

F_usb1 f_usb2 f_ubs3 разъемыusb интерфейса 23

Lpt разъемпараллельногоlpt порта 23

Выносных планках 23

Когда система находится в режимах s4 s5 только порты f_usb1 поддерживают функцию on off charge 23

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов ieee 1394 на 23

Разъем lpt на системной плате предназначен для подключения параллельного lpt порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

С usb разъемами выключите пк и отсоедините силовой кабель от блока питания 23

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать выносную планку 23

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Clr_cmos перемычкаclearingcmos 24

Coma разъемпоследовательногопорта 24

Выключите пк и отсоедините силовой кабель от блока питания 24

Инсталляция аппаратного обеспечения 24 24

Контакты замкнуты очистка содержимого cmos 24

Перемычка отсутствует по умолчанию 24

По завершении процедуры очистки cmos перед включением пк убедитесь в том что перемычка 24

После повторного старта системы встроенными средствами bios setup загрузите заводские 24

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

С помощью перемычки clearing cmos можно очистить содержимое параметров cmos в частности вернуть параметры bios к заводским установкам по умолчанию для очистки содержимого cmos замкните накоротко два контакта в течение нескольких секунд с помощью перемычки или металлического предмета например отвертки 24

Удалена невыполнение этого требования может вывести системную плату из строя 24

Установки по умолчанию выбрав меню loadoptimizeddefaults или вручную сконфигурируйте установки bios подробная информация о конфигурировании bios изложена в главе 2 bios setup 24

Чтобы исключить риск повреждения оборудования до начала процедуры очистки содержимого cmos 24

25 инсталляция аппаратного обеспечения 25

Phaseled индикаторфазы 25
