- 11 - Инсталляция аппаратного обеспечения

1-4-2 УстановкамодулейОЗУ

Чтобыисключитьрискповрежденияоборудования,доначалаустановкимодулейОЗУ

выключитеПКиотсоединитесиловойкабельотблокапитания.

МодулиОЗУDDR3иDDR2несовместимыдругсдругом,равнокакисмодулями

DDRSDRAM.Передтемкакприступитькинсталляциимодулей,убедитесьвтом,что

подготовленнаядляэтихцелейпамятьсоответствуетспецификациинамодулиDDR3

SDRAM.

Выемка

DDR3 DIMM

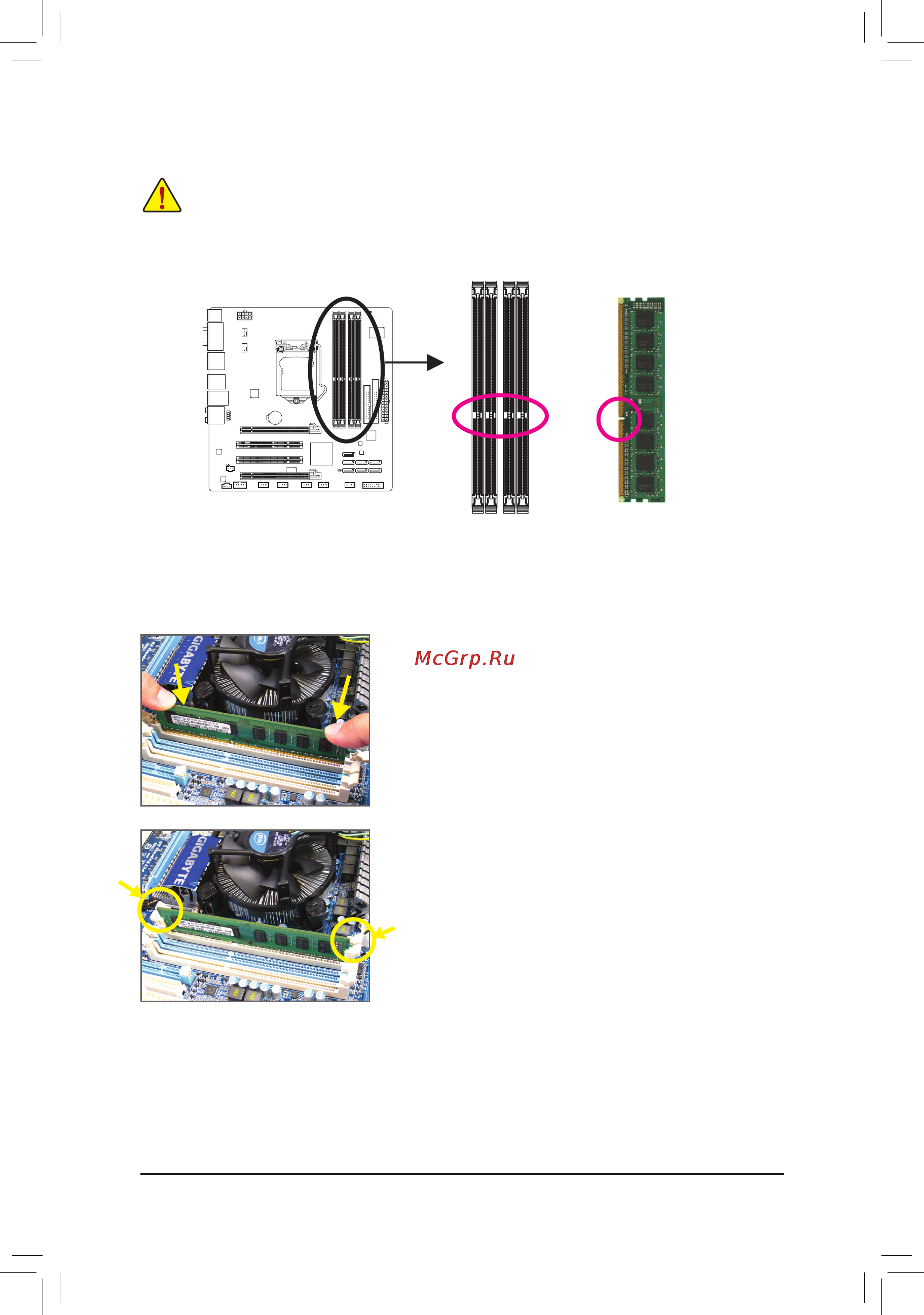

На печатной плате любого модуля ОЗУ DDR3 присутствует специальная выемка, которая облегчает

процедуру инсталляции. Приведенное далее пошаговое руководство поможет корректно установить

модули в соответствующие DIMM-разъемы на системной плате.

Шаг 1:

Приведите защелки-фиксаторы расположенные по обе

стороны разъема в открытое состояние. Сориентируйте модуль

памяти по отношению к DIMM-разъему должным образом.

Установите модуль в разъем. Слегка нажимая пальцами рук,

как это показано на иллюстрации, на верхний край модуля

приложите равномерное вертикальное усилие в направлении

разъема до характерного щелчка.

Шаг 2:

Характерный звук и фиксация защелок в пазах по краям

печатной платы модуля памяти свидетельствуют о корректном

выполнении процедуры установки модуля ОЗУ.
