Gigabyte GA-P65A-UD3 (REV. 1.0) [19/24] F_panel разъем фронтальной панели
![Gigabyte GA-P65A-UD3 (REV. 1.0) [19/24] F_panel разъем фронтальной панели](/views2/1115403/page19/bg13.png)
- 19 - Инсталляция аппаратного обеспечения
DEBUG
PORT
G.QBOFM
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW-
SPEAK+
SPEAK-
MSG+
PW+
HD-
RES+
HD+
RES-

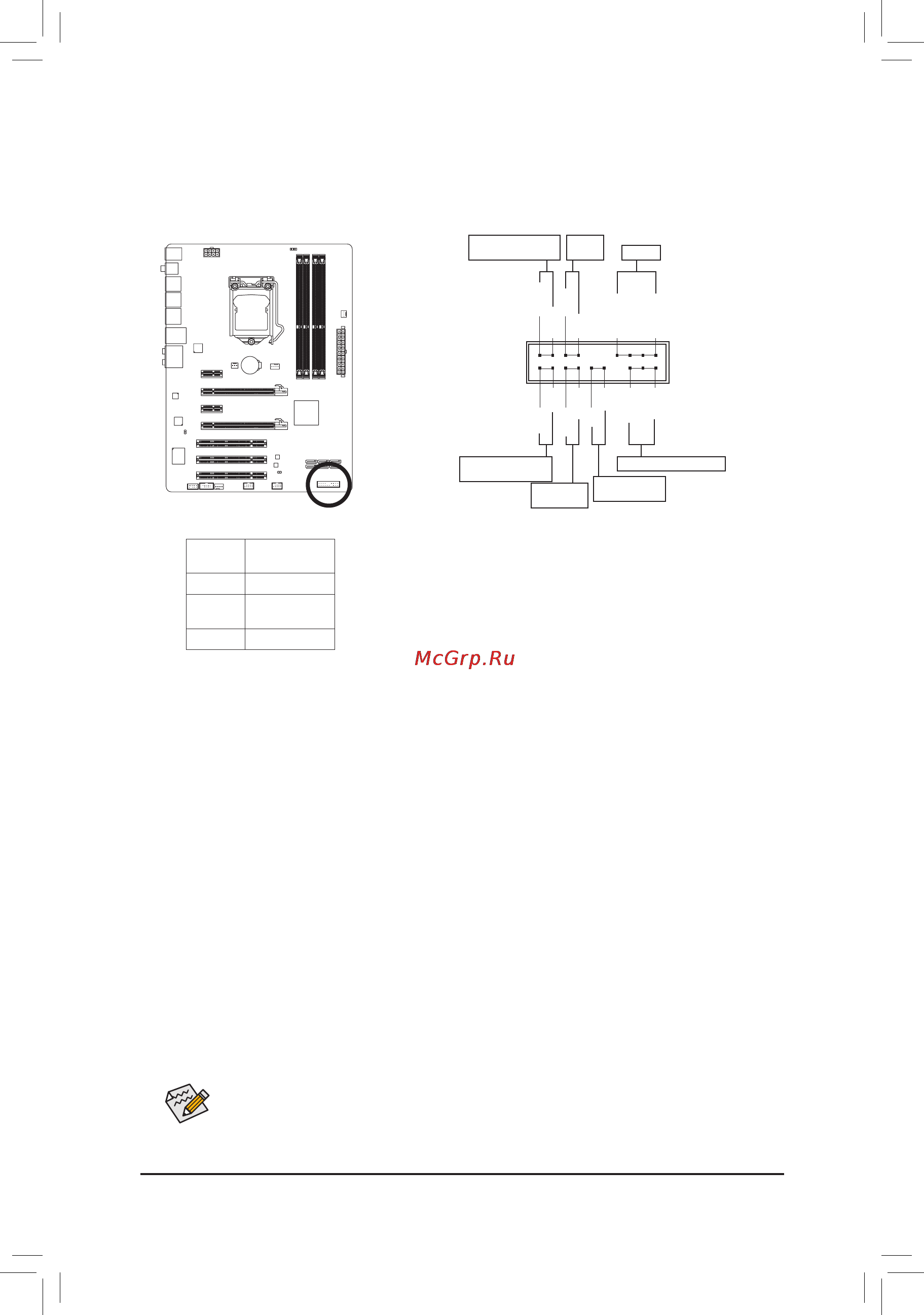

9) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL кнопки Power switch (Питание), Reset (Перезагрузка),
датчик вскрытия корпуса (Chassis intrusion), а также индикатор статуса шасси системного блока и
Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
PW
•
(Power Switch, Красный):
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенный
образом (за дополнительной информацией обратитесь к Главе 2, разделы "BIOS Setup" и
"Power management Setup").
SPEAK
•
(Speaker, Оранжевый):
Подключите кабель динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигнала
динами размещена в Главе 5, "Устранение неисправностей".
HD
•
(Индикатор активности жесткого диска, Синий)
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
RES
•
(Перезагрузка, Зеленый):
Подключите провода системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке
компьютера.
CI
•
(Датчик вскрытия корпуса, Серый):
Подключите кабель датчика вскрытия корпуса к соответствующим контактам на фронтальной
панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
MSG/PWR
•
(Индикаторы /Power/Sleep LED, Желтый/Фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной
панели. После включения системы светодиодный индикатор начнет
светиться. Когда система находится в режиме S1, индикатор мигает.
Светодиодный индикатор полностью отключается в те моменты, когда
система переходит в режимы S3/S4 или полностью выключена (режим
S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены группы контактов динамика,
кнопок Power, Reset, индикатора активности жесткого диска и др. После подключения всех
проводов еще раз проверьте полярность перед включением ПК.
Статус
системы
Светодиодный
индикатор
S0 On (Включен)
S1 Blinking
(Мигает)
S3/S4/S5 Off (Выключен)
Индикатор кнопки питания
Индикатор активности
жесткого диска
Кнопка
перезагрузки
Датчик вскрытия
корпуса
Статус системы/
Питание/Режим Sleep
Динамик
Кнопка
питания
