- 13 - Инсталляция аппаратного обеспечения

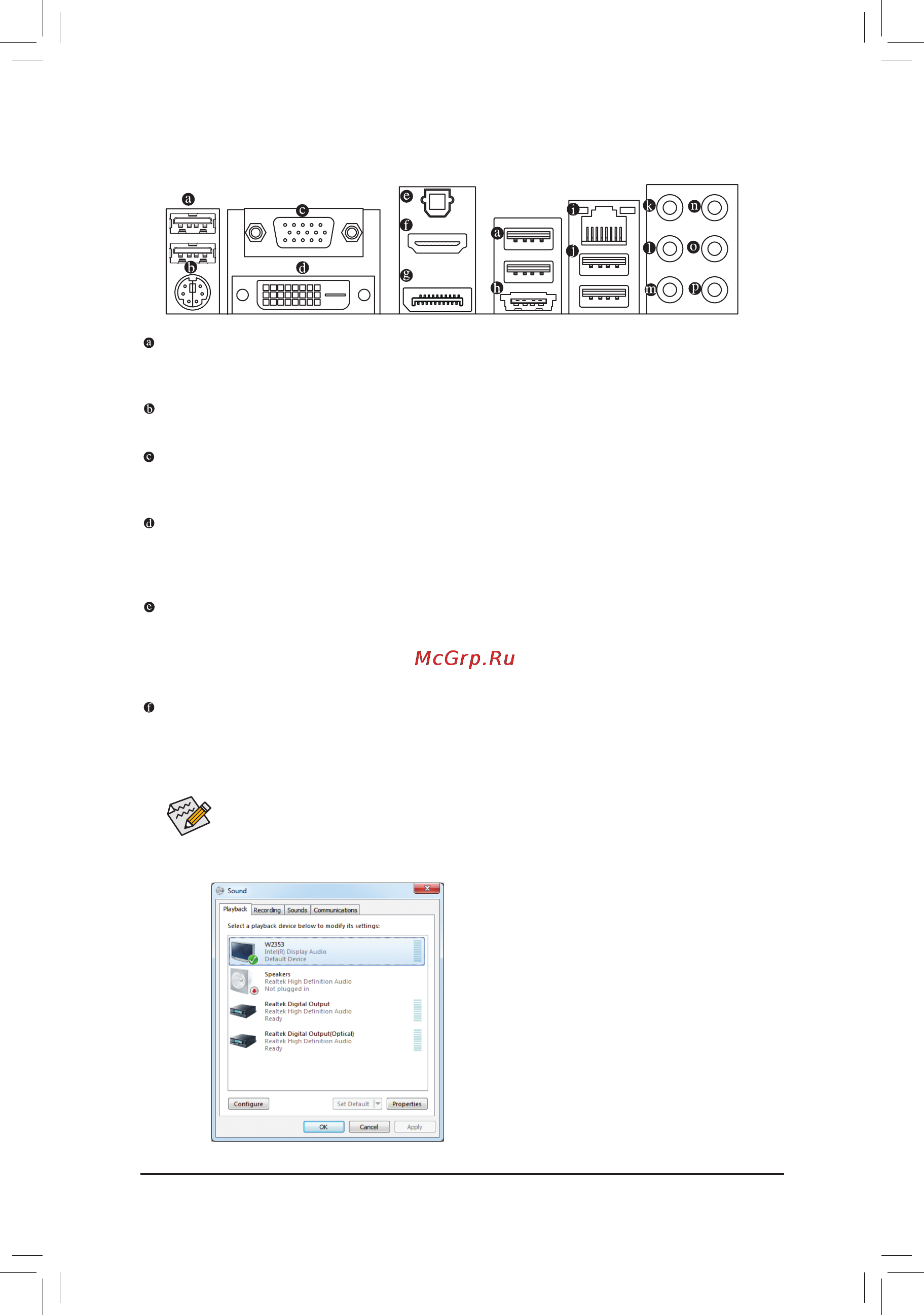

1-6 Интерфейсные разъемы на задней панели
(Примечание) Порт DVI-D не поддерживает D-Sub соединение через адаптер.
Порт USB 2.0/1.1
USB-порт соответствует спецификации USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
PS/2 порт клавиатуры или мыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Порт D-Sub
(Примечание)
Порт D-Sub совместим с 15-контактным D-Sub-кабелем и предназначен для подключения
монитора с интерфейсом D-Sub.
Порт DVI-D
(Примечание)
Порт DVI-D соответствует спецификации DVI-D, предназначен для подключения монитора с
интерфейсом DVI-D и поддерживает максимальное экранное разрешение 1920x1200 (актуальное
рабочее разрешение будет зависеть от конкретного монитора).
Оптический Выход цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Порт HDMI
(Примечание)
Интерфейс HDMI (High-Denition Multimedia Interface) предназначен для передачи цифрового аудио/
видео без сжатия c поддержкой технологии HDCP. Порт предназначен для подключения устройств
с интерфейсом HDMI. Технология HDMI поддерживает максимальное экранное разрешение
1920x1200, однако актуальное рабочее разрешение будет зависеть от конкретного монитора.
После установки устройства HDMI убедитесь, что текущее устройство воспроизведения звука
•
назначено по умолчанию. Порядок настройки аудиоподсистемы может быть разным, в зависимости от
установленной ОС. Следуйте указаниям операционной системы семейства Windows 7 или Vista.
Имейте в виду, что спецификацией HDMI-аудио предусмотрена поддержка только следующих
•
форматов: AC3, DTS и 2-канальный LPCM. Форматы AC3 и DTS воспроизводятся внешним декодером.
Загрузив ПК под управлением ОС Windows Vista,
нажмите последовательно кнопки Пуск>Панель
управления>Звук, далее выберите Intel(R) Display
Audio, после чего подтвердите выбор, нажав на
кнопку Set Default (настройки "По умолчанию").
