Gigabyte GA-H67M-UD2H-B3 (REV. 1.1) [15/24] 7 внутренние интерфейсные разъемы
![Gigabyte GA-H67M-UD2H-B3 (REV. 1.1) [15/24] 7 внутренние интерфейсные разъемы](/views2/1115436/page15/bgf.png)
- 15 - Инсталляция аппаратного обеспечения

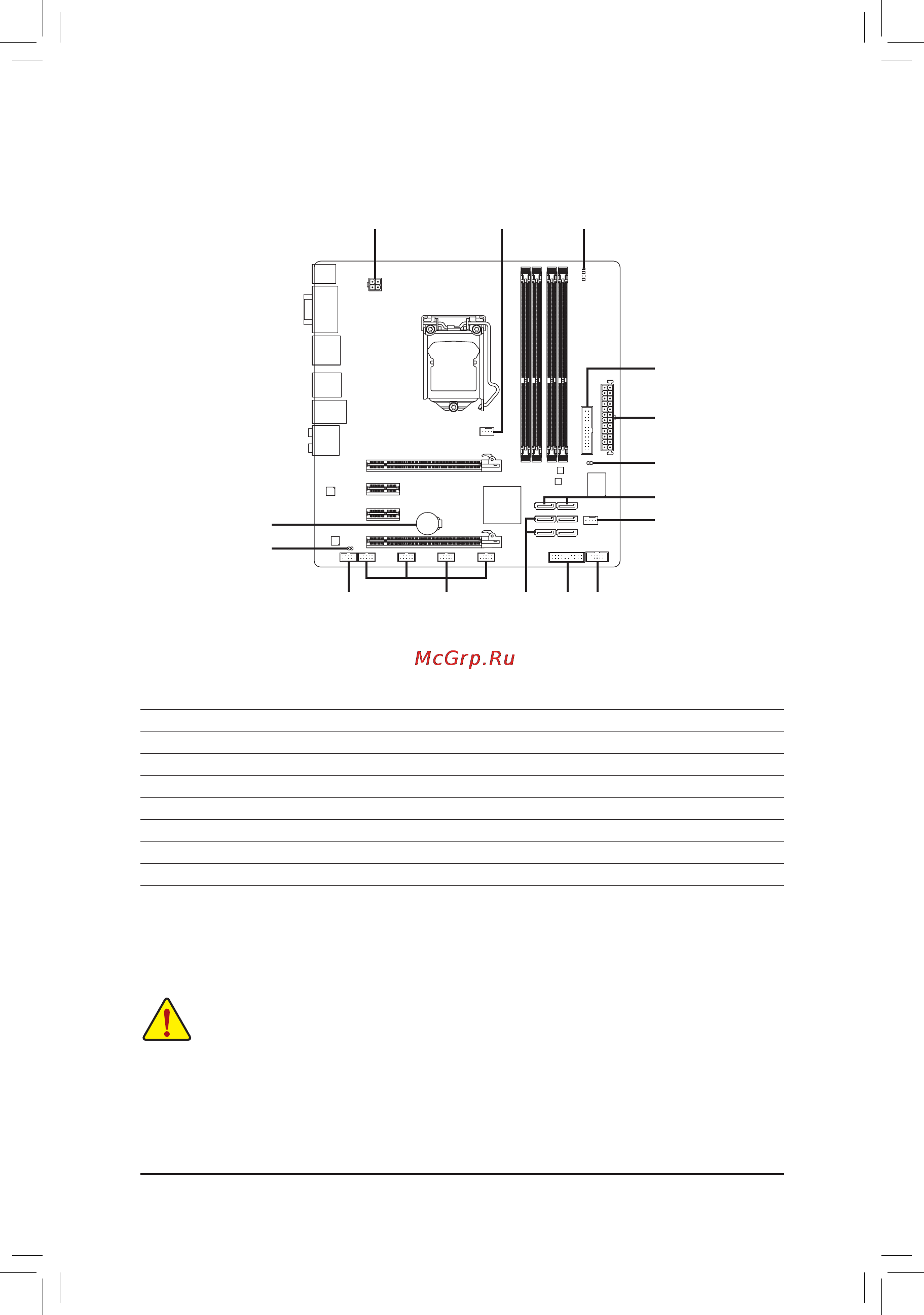

1-7 Внутренние интерфейсные разъемы
1 15
2
13
3
4
79 11
10
5
14
6
8 12
1) ATX_12V
2) ATX
3) CPU_FAN
4) SYS_FAN
5) BAT
6) SATA3_0/1
7) SATA2_2/3/4/5
8) F_PANEL
9) F_AUDIO
10) SPDIF_O
11) F_USB1/2/3/4
12) COM
13) LPT
14) CLR_CMOS
15) PHASE LED
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его •
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции •
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том, •
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
