Gigabyte GA-H67M-D2-B3 (REV. 1.1) [11/22] 4 2 установкамодулейозу
![Gigabyte GA-H67M-D2-B3 (REV. 1.1) [11/22] 4 2 установкамодулейозу](/views2/1115451/page11/bgb.png)

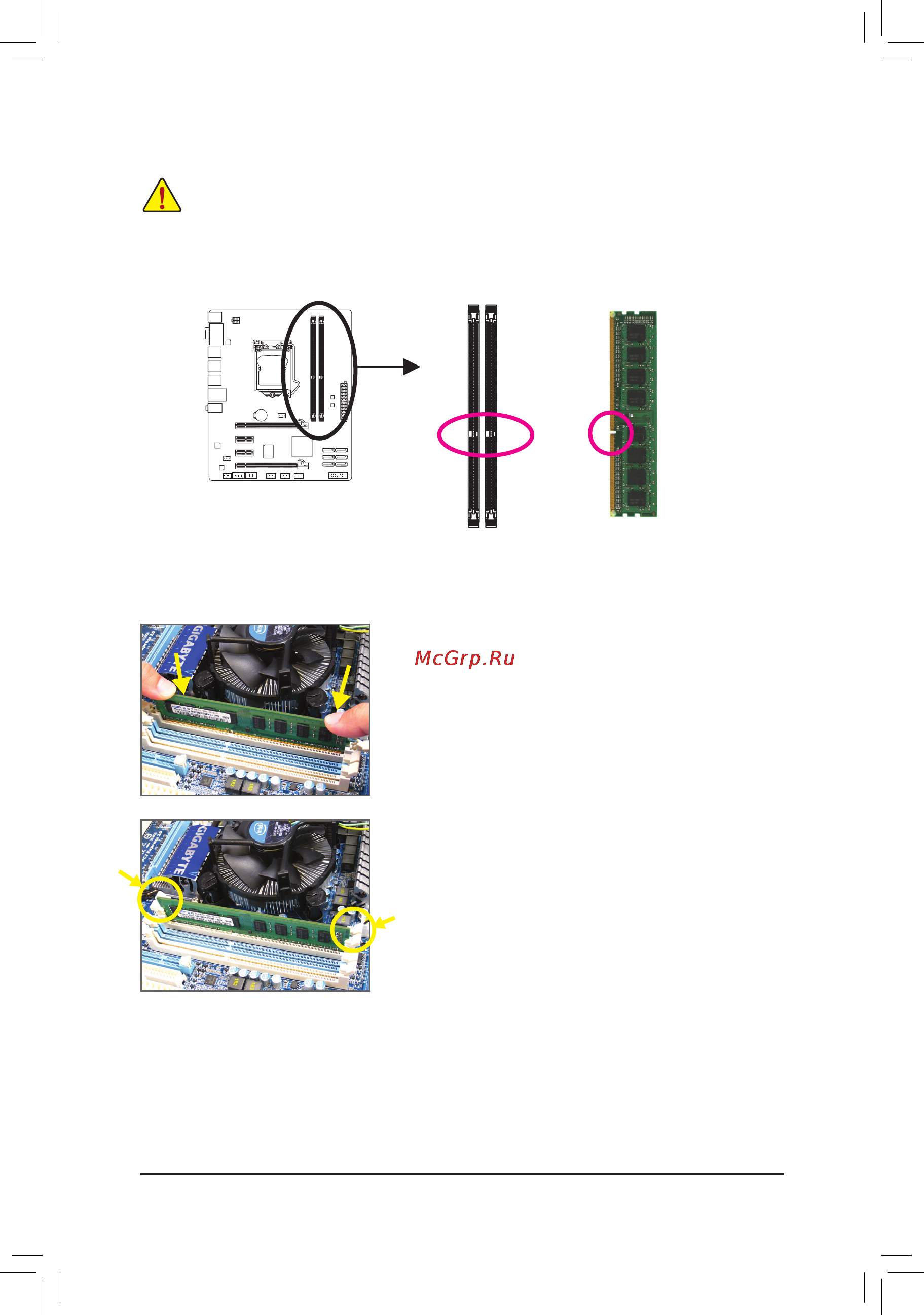

- 11 - Инсталляция аппаратного обеспечения
1-4-2 УстановкамодулейОЗУ
Чтобыисключитьрискповрежденияоборудования,доначалаустановкимодулейОЗУ
выключитеПКиотсоединитесиловойкабельотблокапитания.МодулиОЗУDDR3и
DDR2несовместимыдругсдругом,равнокакисмодулямиDDRSDRAM.Передтем
какприступитькинсталляциимодулей,убедитесьвтом,чтоподготовленнаядляэтих
целейпамятьсоответствуетспецификациинамодулиDDR3SDRAM.
Выемка
На печатной плате любого модуля ОЗУ DDR3 присутствует специальная выемка, которая облегчает
процедуру инсталляции. Приведенное далее пошаговое руководство поможет корректно установить
модули в соответствующие DIMM-разъемы на системной плате.
Шаг 1:
Приведите защелки-фиксаторы расположенные по обе стороны
разъема в открытое состояние. Сориентируйте модуль памяти
по отношению к DIMM-разъему должным образом. Установите
модуль в разъем. Слегка нажимая пальцами рук, как это
показано на иллюстрации, на верхний край модуля приложите
равномерное вертикальное усилие в направлении разъема до
характерного щелчка.
Шаг 2:
Характерный звук и фиксация защелок в пазах по краям
печатной платы модуля памяти свидетельствуют о корректном
выполнении процедуры установки модуля ОЗУ.
DDR3 DIMM
