89
nN
Использование периферийных устройств >
Подсоединение установочной станции

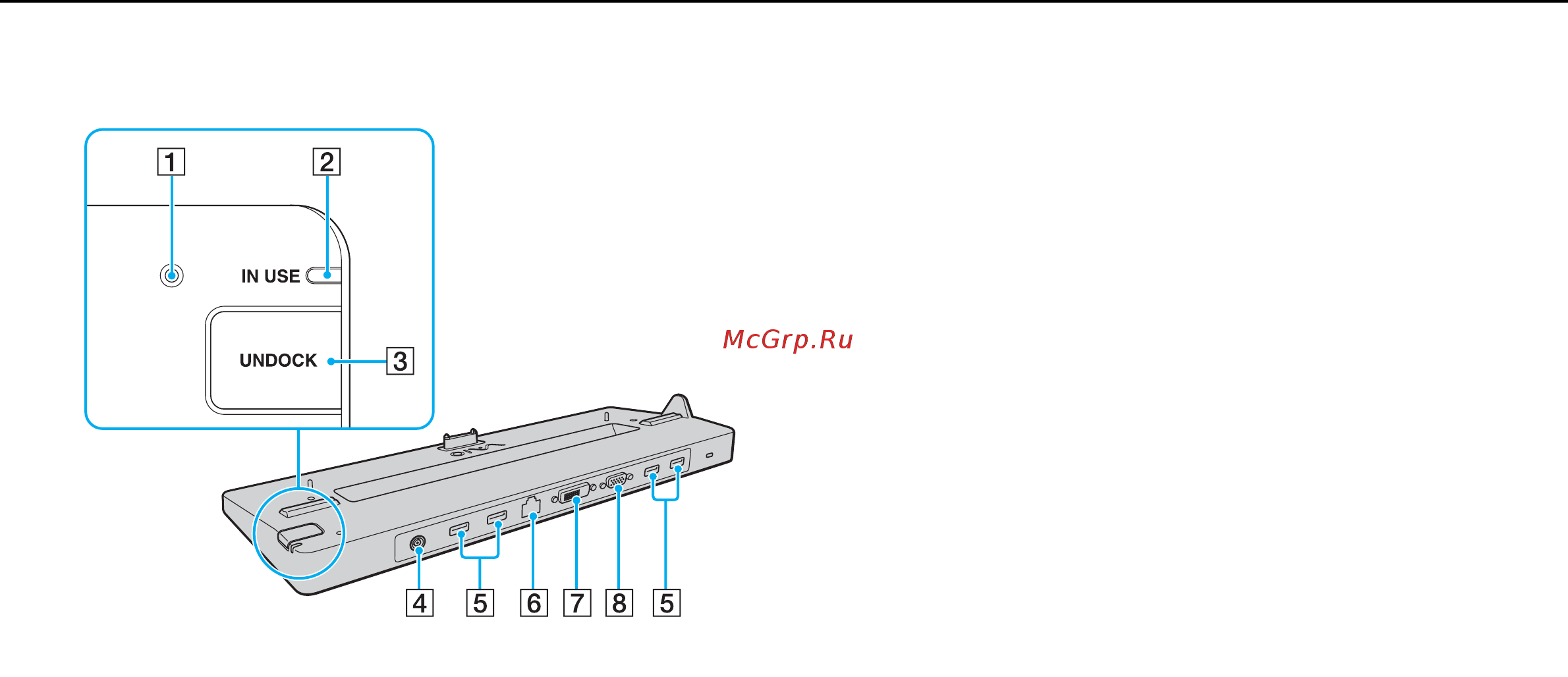

Расположение портов на установочной станции
!
Для питания установочной станции допускается использовать только адаптер переменного тока, входящий в поставку
установочной станции. При использовании установочной станции не отсоединяйте адаптер переменного тока от
установочной станции и от электросети. В противном случае возможна потеря данных или аппаратные сбои.
Одновременное использование следующих разъемов невозможно.
- выходной разъем HDMI на компьютере
- DVI-D разъем на установочной станции
- MONITOR разъем на установочной станции
A Индикатор DC IN
Светится при подаче питания на установочную станцию.
B Индикатор IN USE (стр. 93)
C Кнопка UNDOCK (стр. 93)
D Порт источника питания постоянного тока DC IN (стр. 90)
E Порты USB
*1
(стр. 106)
F Сетевой порт LAN (1000BASE-T/100BASE-TX/10BASE-T)
G Порт DVI-D
*2
(стр. 97)
H Порт MONITOR (стр. 97)
*1
Совместим со стандартом USB 2.0 и поддерживает высокую/
полную/низкую скорость передачи.
*2
Функционирует только в моделях, оснащенных
видеоконтроллером NVIDIA.
