![Pandora DXL 3700i [95/97] Уровень vii 1 vii 3 программирование радиореле](/views2/1229402/page95/bg5f.png)
95/97 manuals.alarmtrade.ru
VI-1.1 Определение координат Запрещено Разрешено
VI-1.2 Период определения координат Недоступно с кнопки VALET
VI-1.3
Скорость USART GPS-приемника в
бодах (бит/сек)
Недоступно с кнопки VALET
Настройки устройств 2,4Ггц (Таблица 7)
Уровень VII-1, VII-3 Программирование радиореле

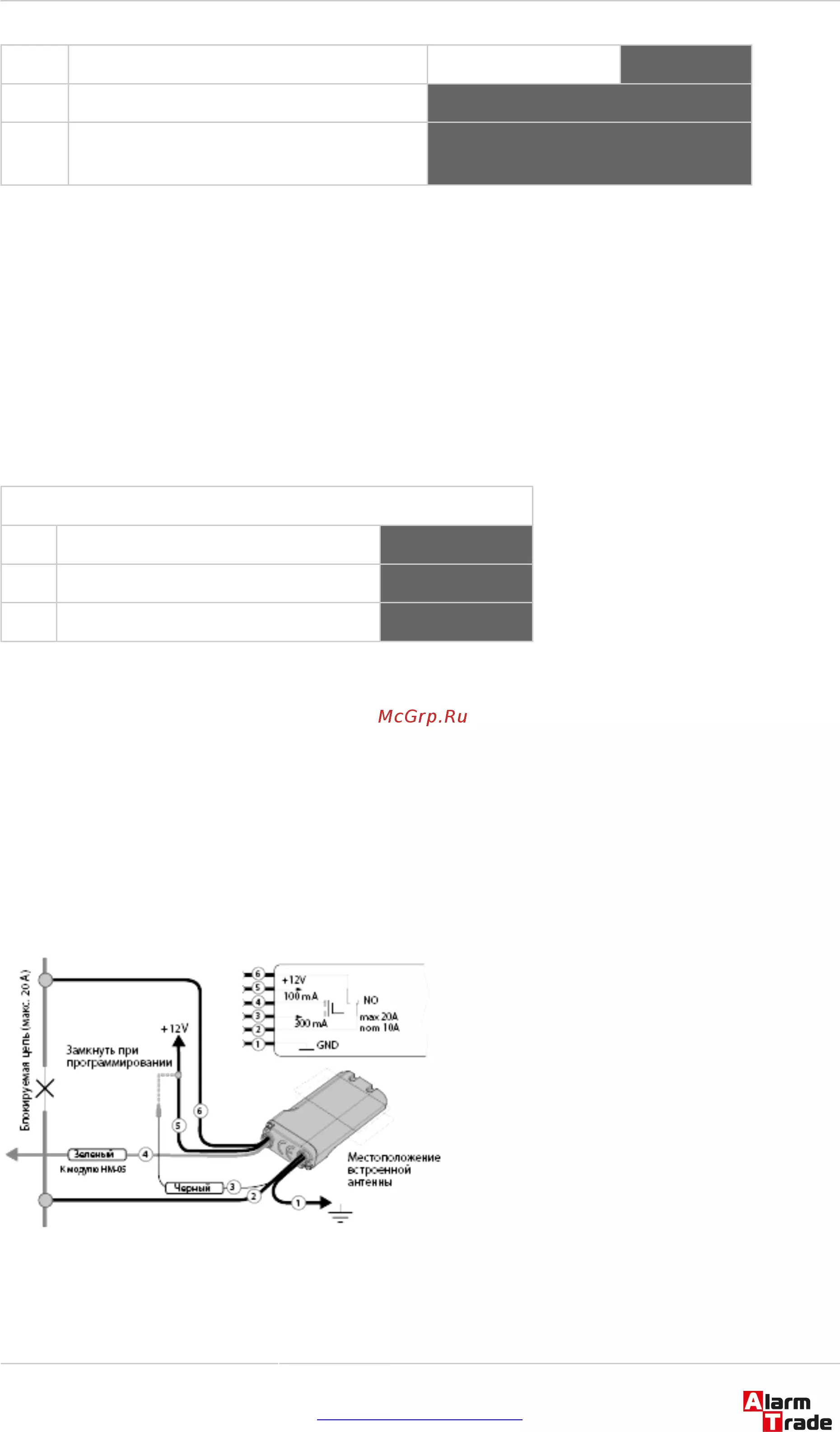

На данных уровнях в память системы прописываются радиореле IS-121.
Программирование радиореле
VII-1 Программирование радиореле 1 См. описание
VII-2 Программирование радиореле 2 См. описание
VII-3 Программирование радиореле 3 См. описание
Для программирования радиореле необходимо:
1. Подключить контакт <1> радиореле на < массу>.
2. Войти в VII меню программирования на соответствующий уровень (VII-1...3)
3. Подать питание (+12В) на контакты <3> и <5> радиореле. Сирена одним звуковым
сигналом подтвердит запись радиореле в память системы.
4. После успешной записи радиореле контакт <3> отключить и заизолировать, контакт
<5> подключить к проводу, где появляется +12 В при включении зажигания и не
пропадает во время движения.
