Приложение 1 Сетевое кабельное соединение

Необходимые инструменты и материалы

Используйте 8-жильную витую пару (рекомендуемое расстояние передачи не превышает 100м), два стандартных коннектра

RJ45 и специальные инструменты для обжима сетевого кабеля RJ45.

Примечание: Рекомендуется использовать тестер для проверки подготовленного сетевого кабеля.

Обозначение жил:

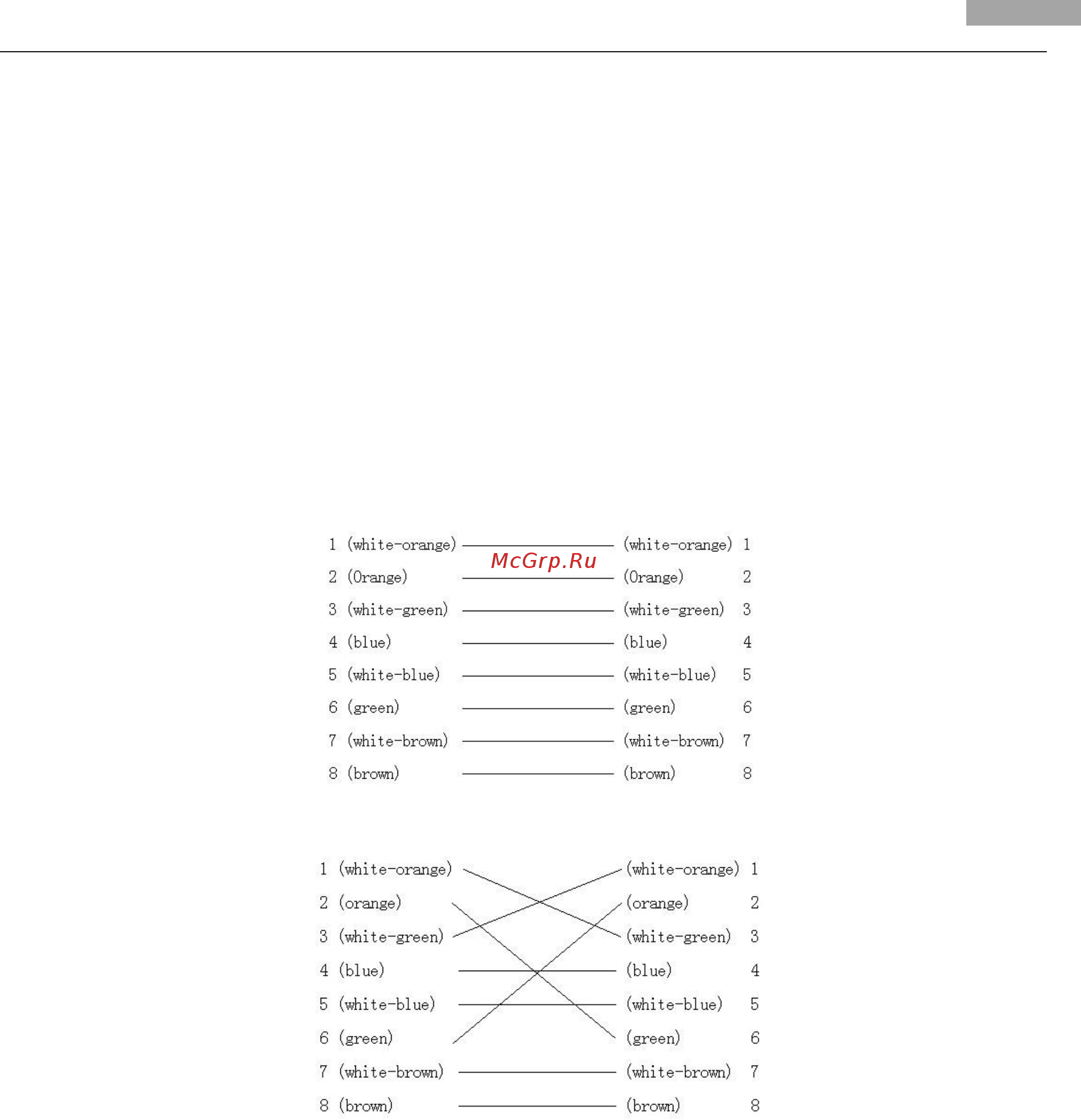

(1) Обозначение жил при использовании прямого сетевого кабеля для подключения камеры к концентратору, коммутатору,

либо другому сетевому устройству:

Прямой сетевой кабель

(2) Обозначение жил при использовании перекрестного сетевого кабеля для подключения камеры к компьютеру напрямую:

Перекрестный сетевой кабель
