Руководство пользователя для видеокамер в стандартном корпусе DS-2CC1192P

1.3.3 Описание боковой панели

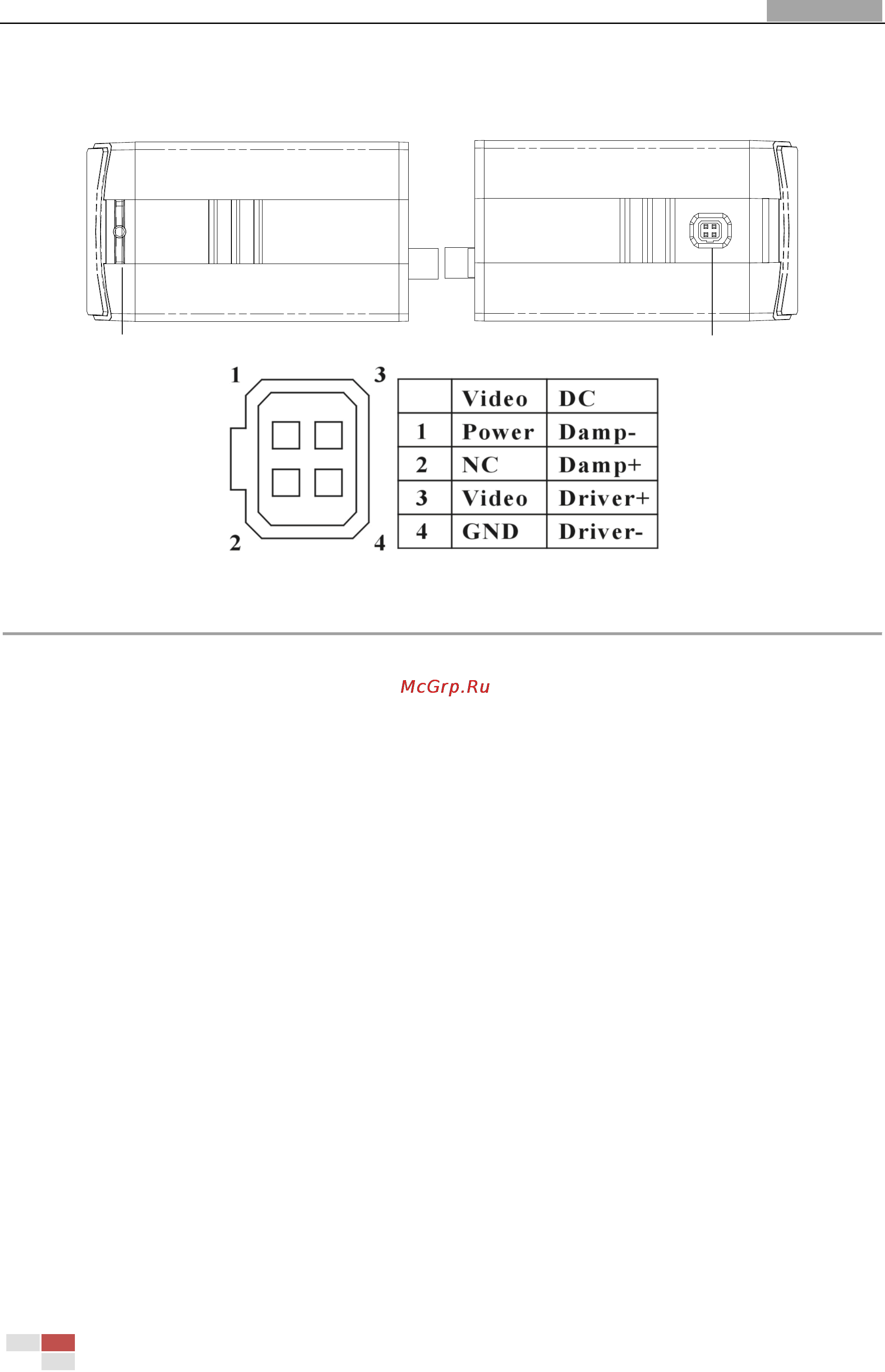

Рис. 1.3.2 Кольцо заднего фокуса, интерфейс автоматической диафрагмы

1. Стержень настройки заднего фокуса: Задний фокус оптимально настроен по умолчанию. Но

вы можете настроить его в соответствии с объективом. Настройте задний фокус с помощью

стержня, когда объектив подключен, но еще не сфокусирован.

Шаги: Для начала, закрепите объектив, ослабьте винты заднего фокуса, перемещайте

стержень влево и вправо, пока картинка не станет ясной, закрепите винты.

2. Интерфейс автоматической диафрагмы:

На боковой панели камеры расположен интерфейс автоматической диафрагмы, с четырьмя

входами, значения разъемов показаны на картинке выше. Интерфейс управления

автоматической диафрагмы видеосигналом использует 3 разъема: Power +, Video, GND

(Заземление); интерфейс управления автодиафрагмой сигналом постоянного тока использует

4 разъема: damp+, damp-, drive+, drive-.

Управление автоматической диафрагмы видеосигналом: Камера вкладывает видео сигнал во

внутренний объектив, и внутренняя управляющая схема отдает контроль напряжения, чтобы

настроить диафрагму объектива через электронный мотор;

Управление автодиафрагмой сигналом постоянного тока: Внутренняя часть камеры дает

диафрагме объектива управляющую схему электронным мотором, и может напрямую связать

контроль постоянного тока и контроль электронного мотора объектива.
