1.3 Описание камеры в стандартном корпусе

1.3.1 Боковая панель камеры в стандартном корпусе

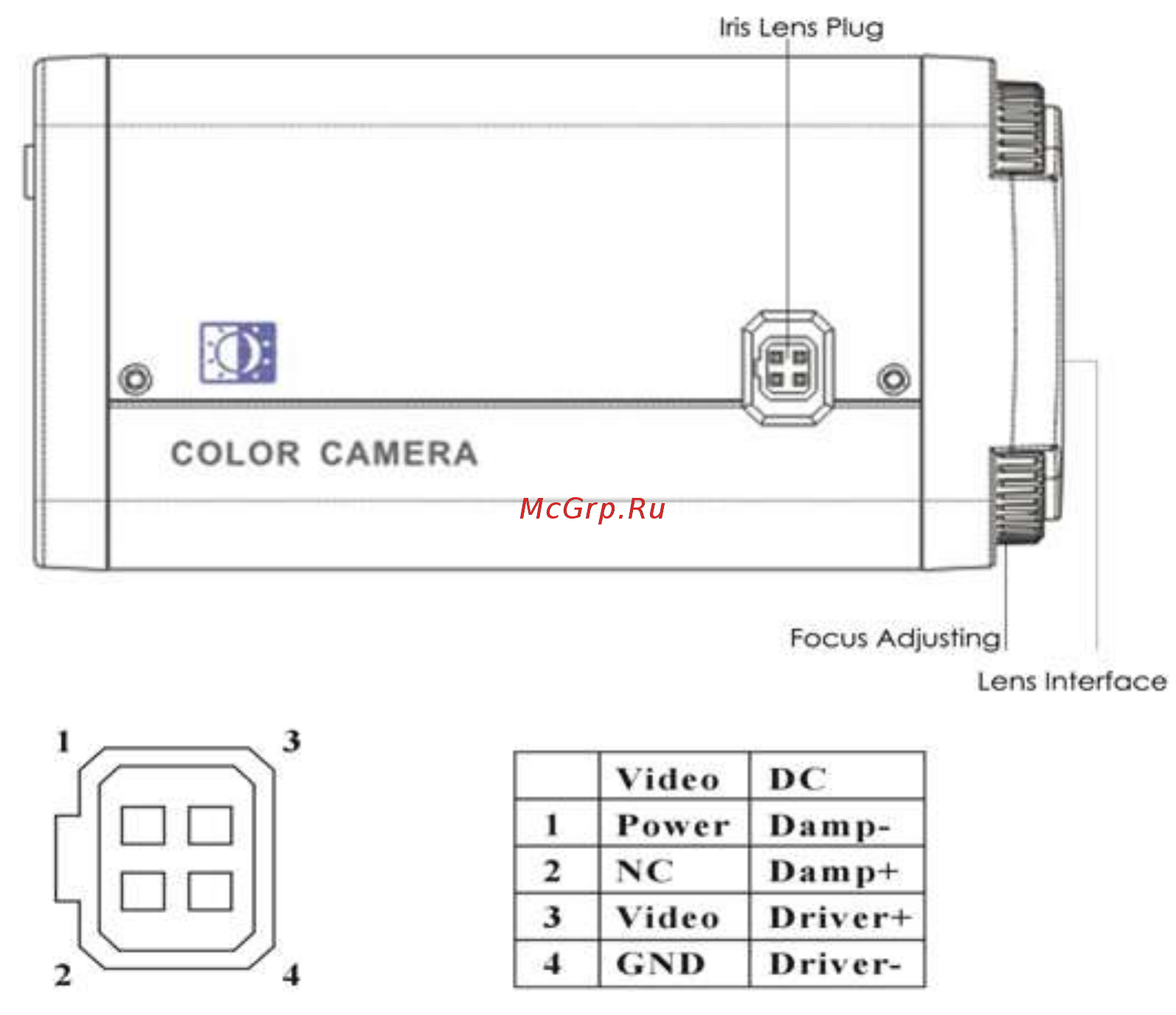

Рис.1.1 Боковая панель камеры в стандартном корпусе

1. Iris Lens Plug: Данные модели видеокамер имеют выход на управлении автодиафрагмой.

Видеокамера имеет возможность управления автодиафрагмой по видеосигналу или постоянному току.

Необходимая распайка контакта для управления по видеосигналу или постоянному току приведена на

рис.1.1.

2. Focus Adjusting: В случае, если Ваш объектив не позволяет работать с фокусным расстоянием, Вы

можете управлять фокусом при помощи данной опции. Для настройки фокуса и чистого изображения,

аккуратно вращайте данное кольцо в разные стороны. После осуществления настройки и получения

необходимого изображения, закрепите кольцо.

3. Lens Interface:

Подключение объектива (камера комплектуется переходником C/CS).
