HIKVISION DS-90xx/91xx User’s Manual

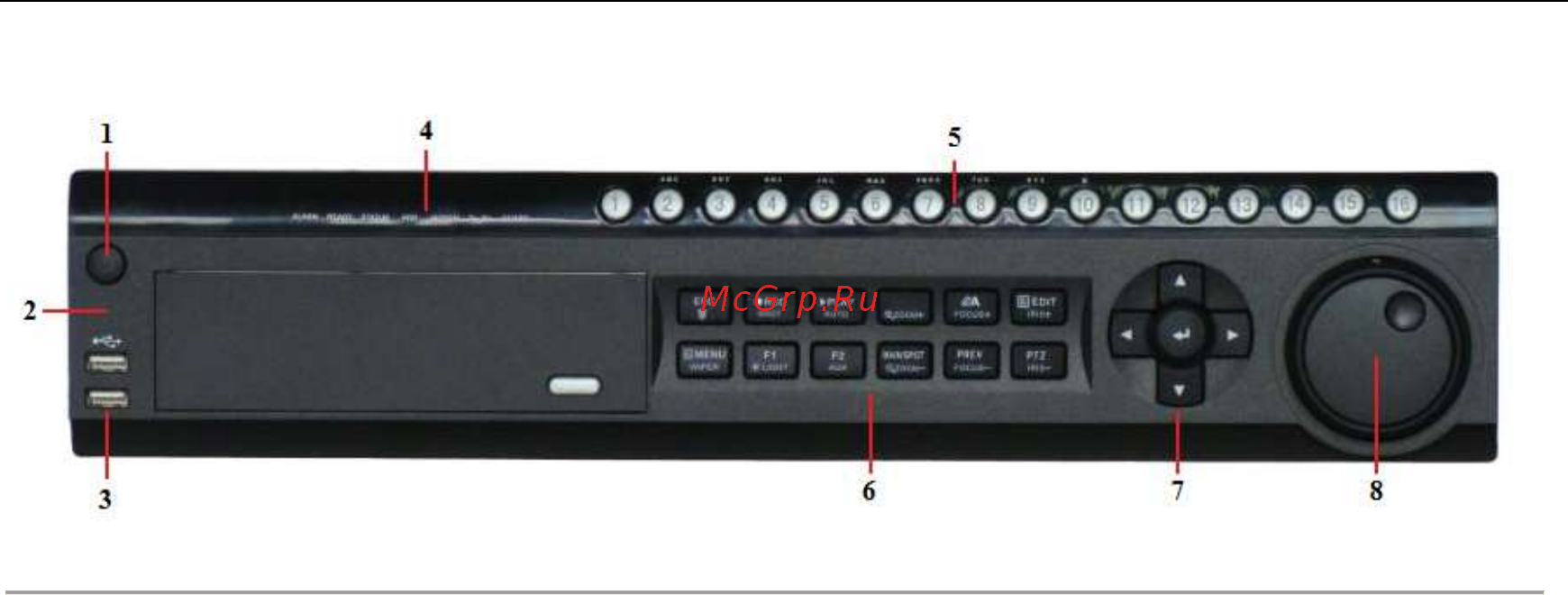

Рис. 4. Передняя панель цифрового регистратора

Управление устройством с передней панели включает в себя:

1. Power Button: Включение/Выключение устройства

2. IR Receiver: Приемник для ИК пульта ДУ

3. USB Ports: Универсальный порт для подключения дополнительных устройств, таких как

мышь и/или внешний жесткий диск.

4. Status Indicators: Индикаторы состояния устройства.

• Alarm: Тревожный индикатор – мигает при срабатывании внешней тревоги.

• Ready: Горит зеленым при нормальном функционировании устройства.

• Status: Горит зеленым при управлении устройством с ИК пульта ДУ.

• HDD: Мигает красным при записи или считывании данных с жестких дисков.

 Modem: резервный светодиод

• TX/RX: Горит синим при подключении и работе устройства по сети.

 Guard: Горит синим, когда устройство настроено. Не горит, если в устройстве нет

настроек по детекции движения, тревожным входам/выходам и пр. Режим может быть

отключен посредством нажатия и удержания кнопки ESC более чем на 3 секунды в режиме

отображения.

5. Control Buttons: Кнопки управления:

• ESC Button: Кнопка ESC работает для возврата в предыдущий пункт меню и для управления

регистратором в режиме отображения.

• REC/SHOT Button: Кнопка REC/SHOT кнопка используется для входа в режим Ручной

Записи. Если Вы работаете в режиме PTZ, то нажатие данной кнопки вызовет меню

настройки устройств PTZ.

• PLAY/AUTO Button: Кнопка PLAY/BUTTON используется для входа в меню

воспроизведения. Также используется для включения/выключения аудио в режиме

воспроизведения и автоматического сканирования в режиме контроля PTZ.

• ZOOM+ Button: Кнопка ZOOM+ используется при контроле PTZ камеры для увеличения

картинки.

• A/FOCUS+ Button: Кнопка A/FOCUS+ используется для подстройки фокуса при работе с

PTZ камерами. Также используется для переключения между методами ввода информации

(большие/маленькие буквы, буквы/символы и пр.). Также используется для очистки зоны

маскирования или детекции движения.

• EDIT/IRIS+ Button: Кнопка EDIT/IRIS+ используется для исправлений в текстовых полях.

При редактировании текстовых полей кнопка работает как BackSpace, удаляя один символ

перед собой. В режиме активации функций (простановки галок), нажатие на данную кнопку

снимет галку в диалоговом окне. В режиме управления камерами PTZ данная клавиша

управляет объективом. В режиме воспроизведения позволяет создать клипы видео при

воспроизведении.

• MENU/WIPER Button: Кнопка MENU/WIPER возвращает пользователя в режим основного

меню. Нажмите и удерживайте в течение 5 секунд для отключения звукового

сопровождения нажатия клавиш. Данная кнопка также используется при настройке

чувствительности (изменение чувствительности). В режиме управления PTZ камерами

нажатие кнопки запустит дворник на кожухе (если он существует).
