HIKVISION DS-90xx/91xx User’s Manual
79
Настройка экранного меню
Настройки экранного меню (OSD) осуществляются в меню управления камерами. При любом режиме работы
на экране высвечивается текущее время, дата и название отображаемой камеры.
Для настроек экранного меню:
1. Войдите в меню настроек камеры, как на рис. 1 используя Menu > Setting > Camera.
2. Выберите канал для настроек экранного меню, выбрав Channel #. Нажмите кнопку SET.
3. Осуществите необходимые настройки, например, как на рис. 1.

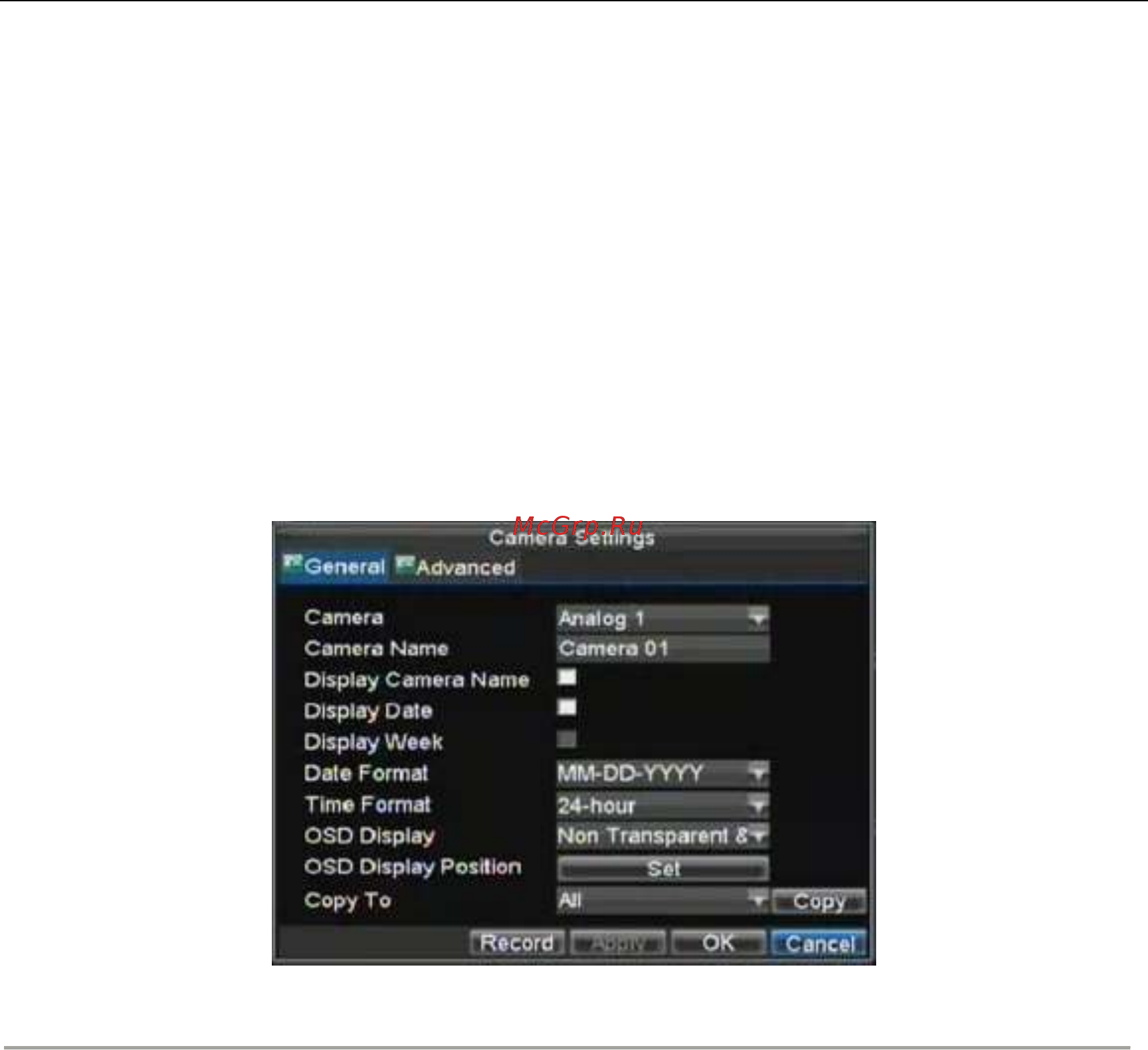

Рис. 1. Настройки экранного меню
Настройки скрытых каналов (маскирование)
Вы можете настроить зоны в пределах видео с камеры, которые не будут отображаться на экране.
Для настройки маскирования:
1. Зайдите в меню управления камерами, как на рис.1, используя Menu > Setting > Camera.
2. Выберите канал для установки маски Channel #. Нажмите кнопку SET.
3. Зайдите в закладку Advanced для входа в дополнительные настройки, как показано на рис. 2.
