РҮССКИЙ
9

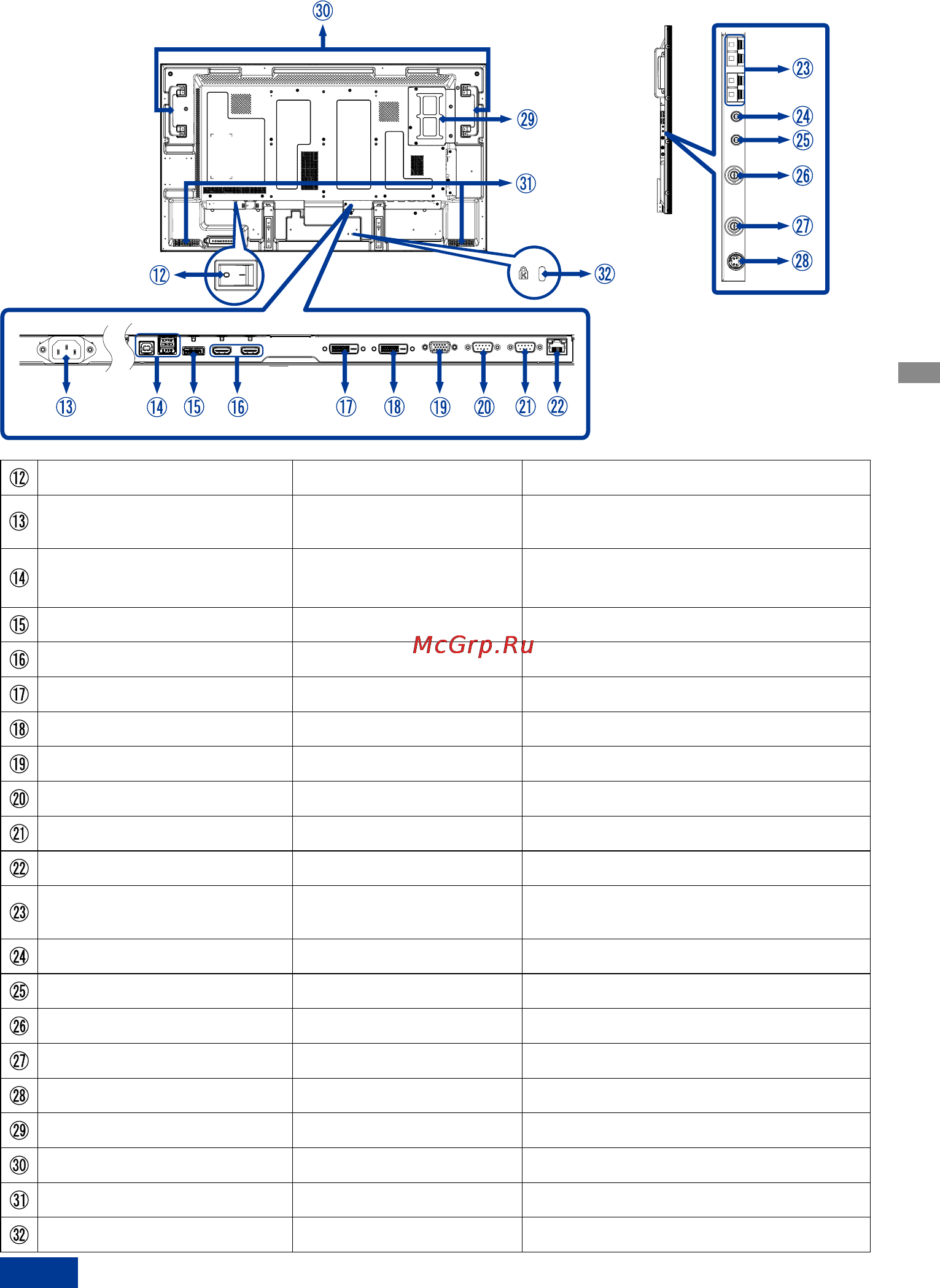

<Вид сзади> <Левая сторона>
MAIN POWER SWITCH POWER SWITCH
Главный Включатель Питания
AC IN AC-INLET
Разъем источника питания пер. тока
(AC-IN)
USB Hub
1Upstream(SeriesB)
2Downstream(SeriesA)
разъем USB
DisplayPort (DP) DisplayPort
разъем DisplayPort
HDMI1/HDMI2 HDMI
разъем HDMI
DVI-D IN DVI-D 24pin
Разъем DVI-D 24-контактный
DVI-D OUT DVI-D 24pin
Разъем DVI-D 24-контактный
D-SUB/YPbPr IN VGA(D-sub) mini 15pin
15-контактный разъем D-SUB mini
RS232C IN D-SUB 9pin
разъем RS232C
RS232C OUT D-SUB 9pin
разъем RS232C
LAN RJ45
разъем RJ45
SPEAKERS OUT Jack
Разъем для подключения внешних
динамиков
AUDIO OUT Mini Jack
разъем Audio OUT
AUDIO IN (PC Audio In) Mini Jack
разъем Audio IN
VIDEO OUT BNC
разъем Video OUT
VIDEO IN BNC
разъем Video IN
S-VIDEO IN Mini Din 4pin
разъем S-Video
Option Slot
Опциональный слот
Handles
ручки
SPEAKERS
Динамики
Keyhole for Security Lock*
Отверствие для замка бузопасности
*
Во избежание переноса монитора без вашего разрешения можно прикрепить замок
и шнур безопасности.
